Naponi su tu, ali ulazni dio oscilatora ne odgovara shemi...



[9a4db]


Dakle moj uređaj je tzv. Mark1, ovo je njegova shema....

[9a4db]

Frend mi je posudio par kristala 21.5 MHz i plus, koji pašu na konektor.
Nadao sam se da su overtoni sa 7 Mhz ali ispalo je da nisu.
Ipak 21.5 MHz oscilira i daje neki izlaz...

U VFO modu mi definitivno treba jedan stupanj među pojačala jer 0,5 V na 50 Oma
(iz Marconi TF888/3) nije dovoljno da potjera ovaj HT-40 Mark 1
Razmišljam da napravim sklop buffera zajedno sa dijelom za preklapanje RX/TX...

Nešto tipa ovoga -> http://www.wa1ffl.com/VFO_driver_amp.pdf

Evo ako nekome treba ili ga jednostavno zanima, manual...

ht-40mark1opserv.pdf.zip

(1.79 MiB) Downloaded 24648 times

[9a4db]

Šalje mi prijatelj Koki jedan kristal ispod 7 MHz, za zanimaciju...

Otvaram "brusionu" ->
https://www.youtube.com/watch?v=j7CS4A8wB1E

[9a4db]

Nemam ništa suvislo za testiranje lampi, pa sam našao nešto moderno ->
http://www.dos4ever.com/uTracer3/uTracer3.html
http://www.dos4ever.com/uTracer3/uTracer3.html

[9a4db]

Stigla 3 kristala sa ZRF u moju "butigu"...
još ih nisam isprobao, ali dobro izgledaju i ništa ne šuška u njima
IMP 7051,04 1973.
IMP 7056,25 1976.
SEC UK 7045,83 1966. (malo udareno kučište)
Moram samo složiti adapter za štekanje....

Edit
Sva tri Xtala imaju solidan dip na GDM ali ne rade na HT-40 osim na 28...

Nastavlja se...

[9a4db]

Izgleda da me ipak ova 6CX8 zeza, pa ako netko slučajno ima u ladici, nek se javi, piva nije problem & sve ostalo

[9a4db]

No vratimo se mi opet malo tehnici....
Dok čekam ovu lampu gore, malo se bavim digitalijom.
Stari APELCO VHF marine radio 25/1 W.... sve radi osim LCDa, dokumentaciju nemam....

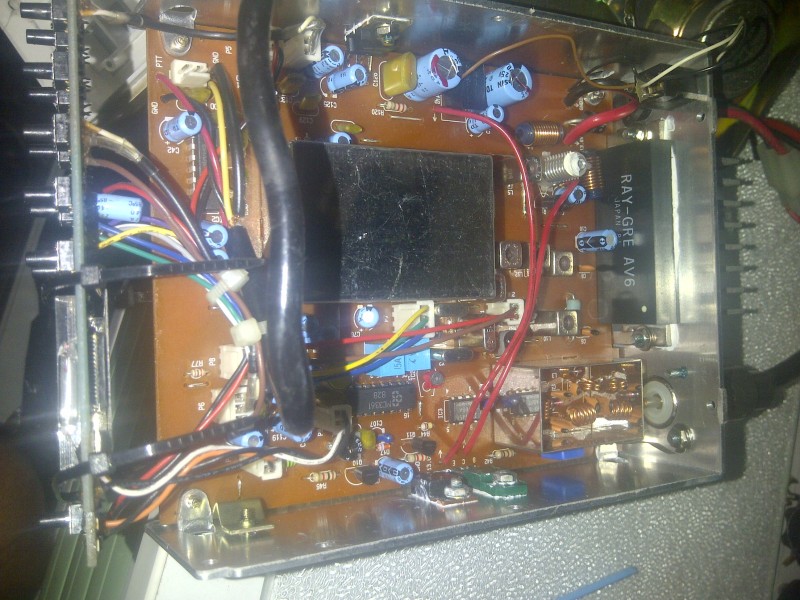

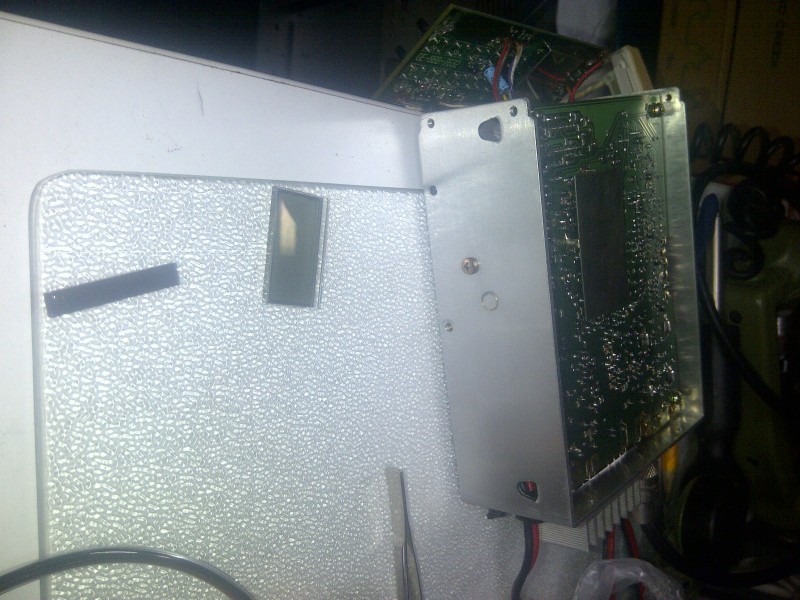

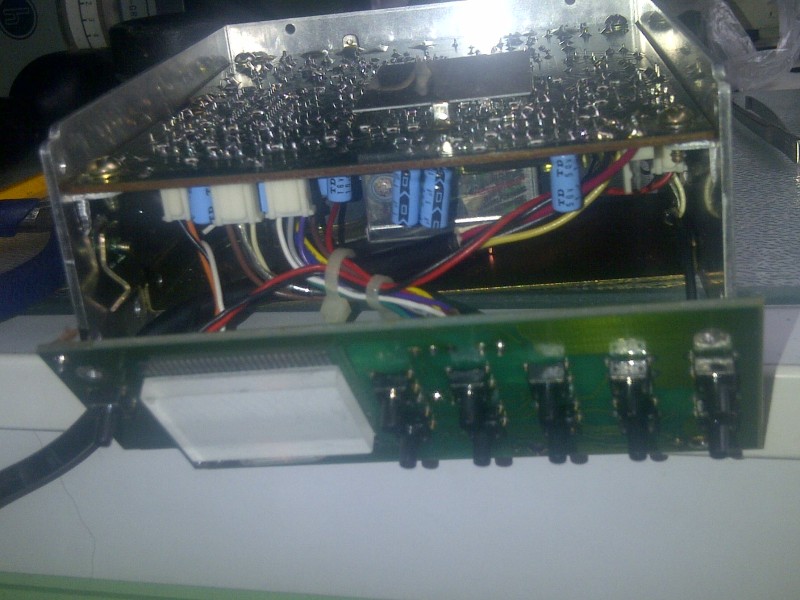

Slike gore uređaj rastavljen očiščen, isprobana predaja i prijem, sve OK, ali

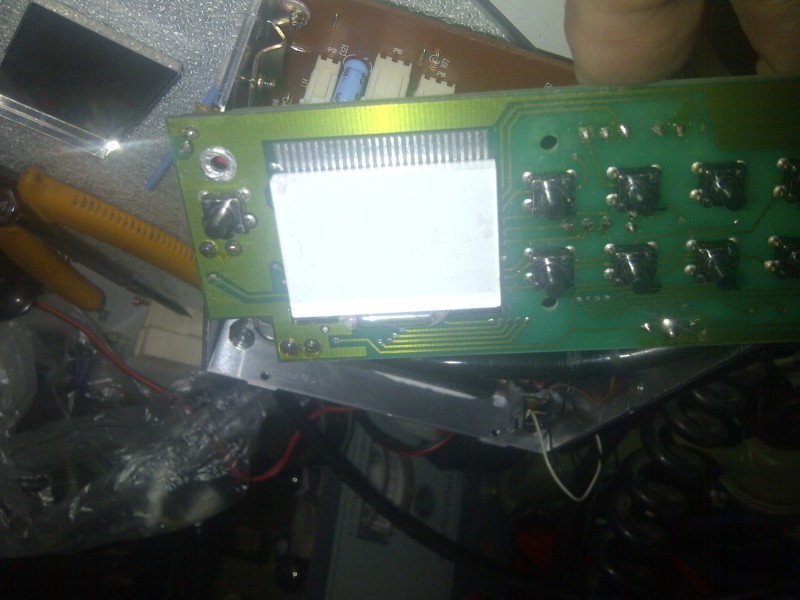

LCD je kontaktiran sa tzv zebra ribbon trakom, koja sa godinama izgubi karakteristike


Jedan od načina za oporavak je prekuhavanje u vodi
Nije pomoglo, kao ni B1 grafitna olovka...
Dobio sam 90% znakova kada držim rukom ali 2-3 pokušaja trajne montaže
nisu upalila. Moram nešto drugo.... drugi LCD ili konverzija na LED
LCD inače prikazuje:
broj kanala na dva x 7 segmenata,
SQL nivo - kao niz segmenata
TX
1W Low PA
Da sam imao sreće bio bi statički LCD sa jednim back planom, ali nije

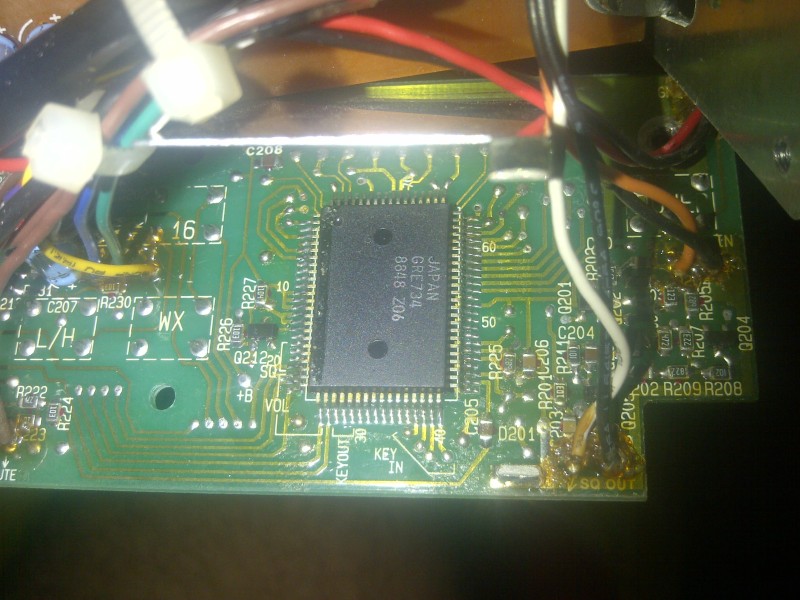

Gore custom kontroler/procesor koji ganja LCD i tipkovnicu u multiplexu

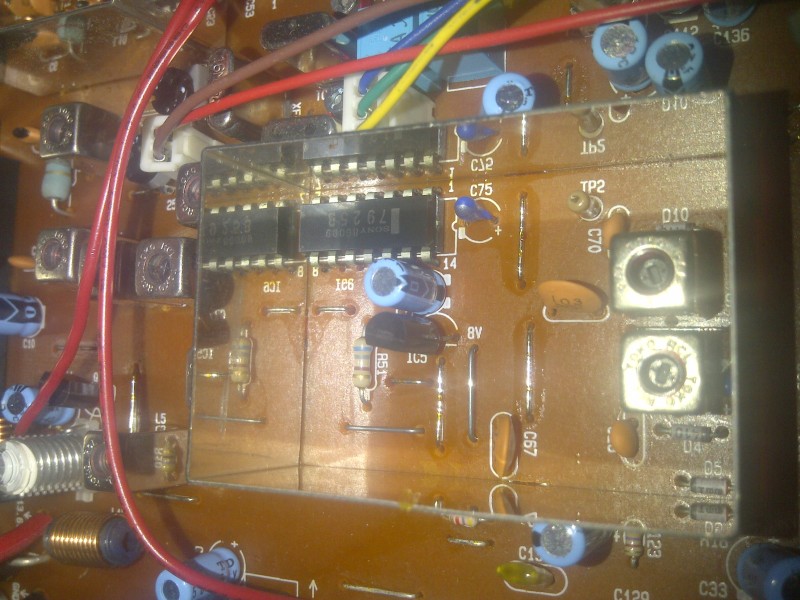

Dolje PLL čip za koji nemam dokumentaciju, ima ga u NRD uređajima isto


Preostaje lotati trakasti vod na ove kontakte, što sam napravio


And now..... reverzni inženjering da nađem što je back-plane a što aktivni segementi
LCD matrice a potom mogu dalje smišljati kako da konvertiram na nešto suvislo....

Tu ima jedan kojem display radi...
https://www.youtube.com/watch?v=2iPXBnNCPig

[9a2jg]

Šta je sa kristalima ? Jel' kiselina izila kojega oko 7023 ? Oće to ?

[9a4db]

Obeća mi je dobavljač kiselinu, i to litru...
10% otopinu Amonijevog hidrogendiflorida NH4HF2
koja je manje agresivna od HF (flourovodične kiseline)
ali zaredali praznici, još ništa od toga....
