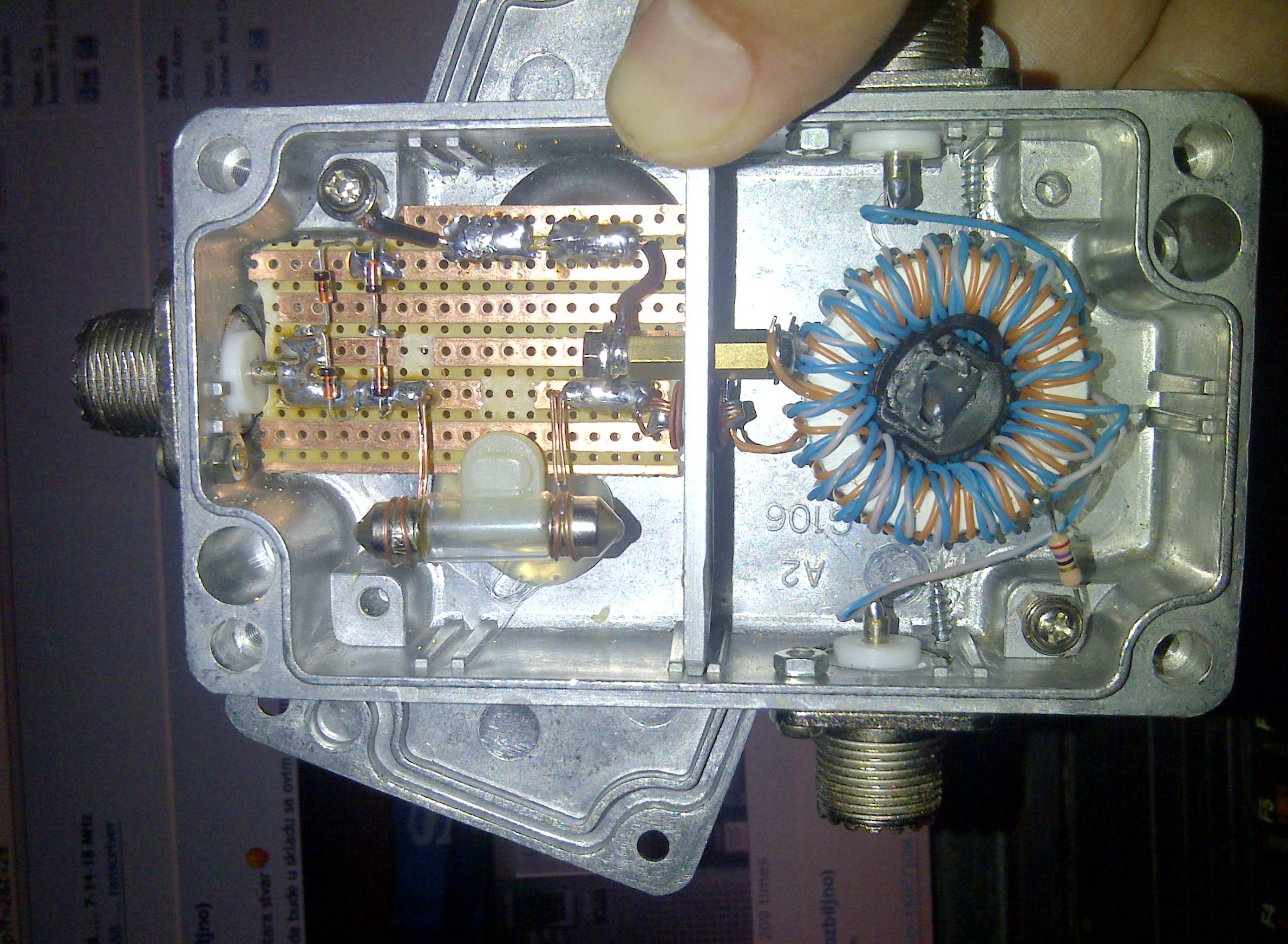

- IMG-20150404-00398.jpg (981.2 KiB) Viewed 133313 times
PRENAPONSKA ZAŠTITA + RX SPLITTER (1 ANT na 2 RX)
Ovaj gore Sony RX ima vrlo osjetljiv FET na ulazu, kako je do mene došao ispravan primjerak moram
se pobrinuti da takav ostane....
Lijevi dio je prenaponska zaštita koja se sastoji od po dvije signalne diode vezane serijski pa antiparalelno (+/- 1,4 V)
Nakon toga žaruljica 12 V 250 mA, iza koje dolazi element koji još nije stigao,
a to je Bourns 2057-07 Series Light Duty 2-Electrode Miniature Gas Discharge Tube (75 V) prema masi...
Kada njega zalotam onda eventualno ide još poneki mali kondenzator za kompenzaciju, ali može i bez.
Desno iza pregrade nalazi se HF splitter. čiji primarni namotaj od 30 tak zavojaka je vrućim krajem na žaruljici dok
je drugi kraj uzemljen, tako da je za DC sve skupa uzemljeno. Dakle dvije muhe jednim udarcem, antena uzemljena a
ja mogu testirati 2 RX-a uz mali prihvatljivi gubitak signala od 2-3 dB.
Sekundar je upredena žica koja je terminirana preko otpornika od 27 OHMa te vrući kraj vodi svaki na svoj ulaz RXa
Jezgra je stara zaliha od Iskrinih toroidnih ferita, radi od cca 300 kHz do 30tak MHz, 50 MHz jedva prolazi, dok FM broadcast uopće ne...
Žica kojom je namotano je parica od ethernet CAT 5 kabla....
Kako to sve skupa radi.... tj. mali Ivica, zamislio da radi
Ulazni par dioda reže sve impulse koji su veći od 1,4 V neki autori stavljaju po jednu antiparalelnu diodu (0,7V) ali onda je moguć
efekt intermodlulacije posebno navečer kada su niži bandovi jaki radi propagacija. U slučaju da je impuls na ulazu jači od
normalnog induciranog impulsa, može se očekivati da ove male signalne diode pregore ali pri tome odvedu dio impulsa na masu.
Mala wolfram žarulja ima minimalni otpor na sobnoj temperaturi, što bi bio normalni režim rada, ukoliko se ovaj jači impuls probije
dalje, nakon što spali ulazne diode, žaruljica preuzme svoj dio tereta, zažari se, poveća otpor pa možda i pregori...
Kako je ona stalno na masi kroz primar splitter transfomatora, onda nije moguće da se na anteni stvori statički napon jer se isti konstantno odvodi.
Ako je impuls toliko velik da prijeđe 70tak V onda ovom radu-žarenju žaruljice pridonosi i prenaponski odvodnik 75V (nema ga još na slici)
sve kako bi što manje energije stiglo na primar splittera.
Da bi se postigla još viša razina zaštite, uputno je između namotaja primara i sekundara toroida, namotati sloj teflonske trake koja se koristi za
dihtanje na vodovodnim instalacijama. Ja to još nisam napravio jer se igram sa brojem zavoja, kako bi eventualno poboljšao osjetljivost na
LongWave dijelu banda radi slušanja signala NDB na 300-400 kHz. Za sada ovako čujem BLK NDB na 340 KHz u Zagrebu na 20 m Long Wire antenu.
PS mislim da ne trebam crtati shemu tj. da se sve fino vidi sa fotke
