by **9a4db** » Tue Feb 16, 2016 11:14 am

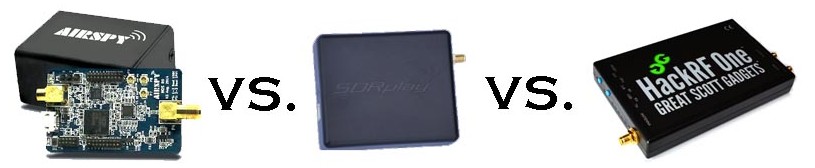

: asvsrspvshackrf-e1445310884626.jpg (27.45 KiB) Viewed 9741 times

Preporuka -> usporedni test:

February 16, 2016
Review: Airspy vs. SDRplay RSP vs. HackRF

http://www.rtl-sdr.com/review-airspy-vs ... vs-hackrf/

by **9a4db** » Fri Feb 19, 2016 10:43 pm

Danas je kolega obišao tri poznata dučana glavnog grada RH tražeći nešto
što se zove EDGE CONNECTOR 24 pina... tj. po 12 za svaku stranu dvostrane štampe.
Nije problem što ga nije našao, nego što u sva tri dućana prodavaći nisu ni čuli za to...

Ovo je EDGE CARD CONNECTOR ali 12 tj 6 over 6

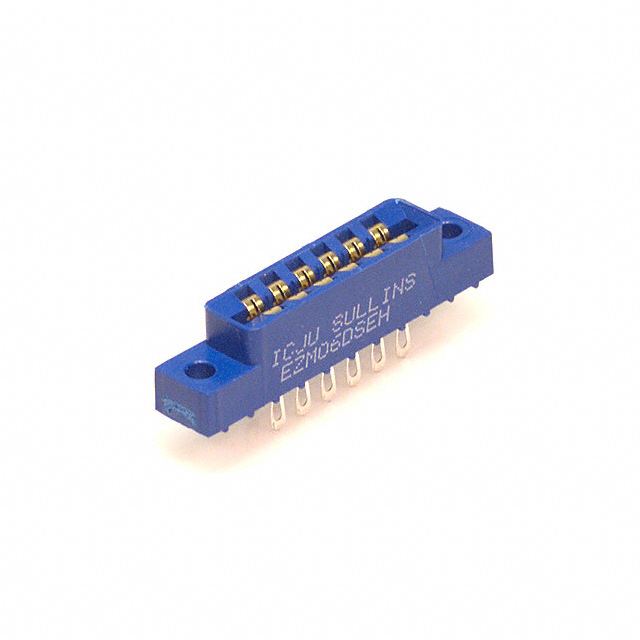

: EZM06DSEH.jpg (105.64 KiB) Viewed 9715 times

by **9a4db** » Thu Feb 25, 2016 6:25 pm

Za sve koji se bore sa smetnjama u slobodno vrijeme

http://dallasemc.org/2010-10EMItroubleshooting.pdf

by **9a4db** » Thu Feb 25, 2016 7:51 pm

Prije par dana je netko napisao (na onom forumu) da se feritna antena ne može koristiti za SDR...

Ne bih rekao... ovo je feritna antena u sobi...
uz smetnje iz najmanje 3 PCa, jedan TV i jedan vanjski LCD upaljen, sve skupa u 3 m promjera.
Upotrebljivi bandwith je najmanje 150-180 kHz...

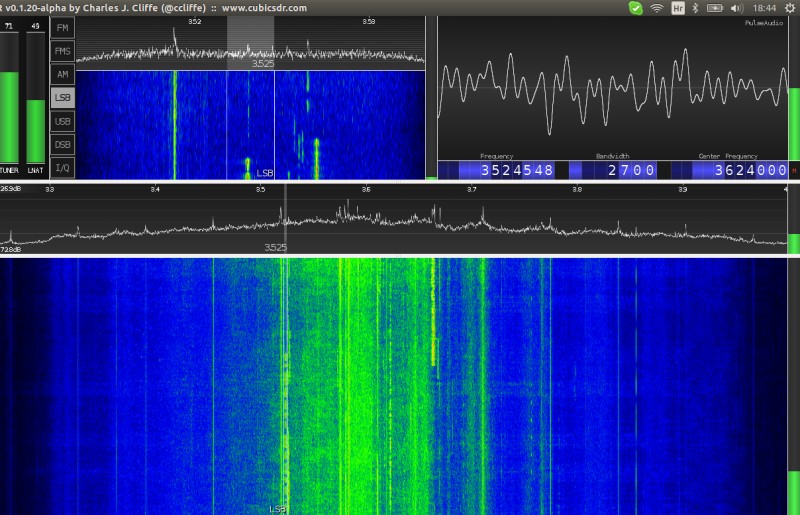

: Screenshot2016-02-25_1844.jpg (123.4 KiB) Viewed 9678 times

by **9a4db** » Sat Mar 05, 2016 10:22 am

Dakle izgleda da za sada nema sreće sa izvjesnim konektorom....
24 pina tj 12 + 12 za dvostranu štampu, navodno se nešto slično koristilo i na AMIGI za proširenja...
Meni treba za frenda tj. montažu KT76 transpondera, nalazniku nagrada primjerena 8-)

Traži se (novi, stari, živ ili mrtav) ->

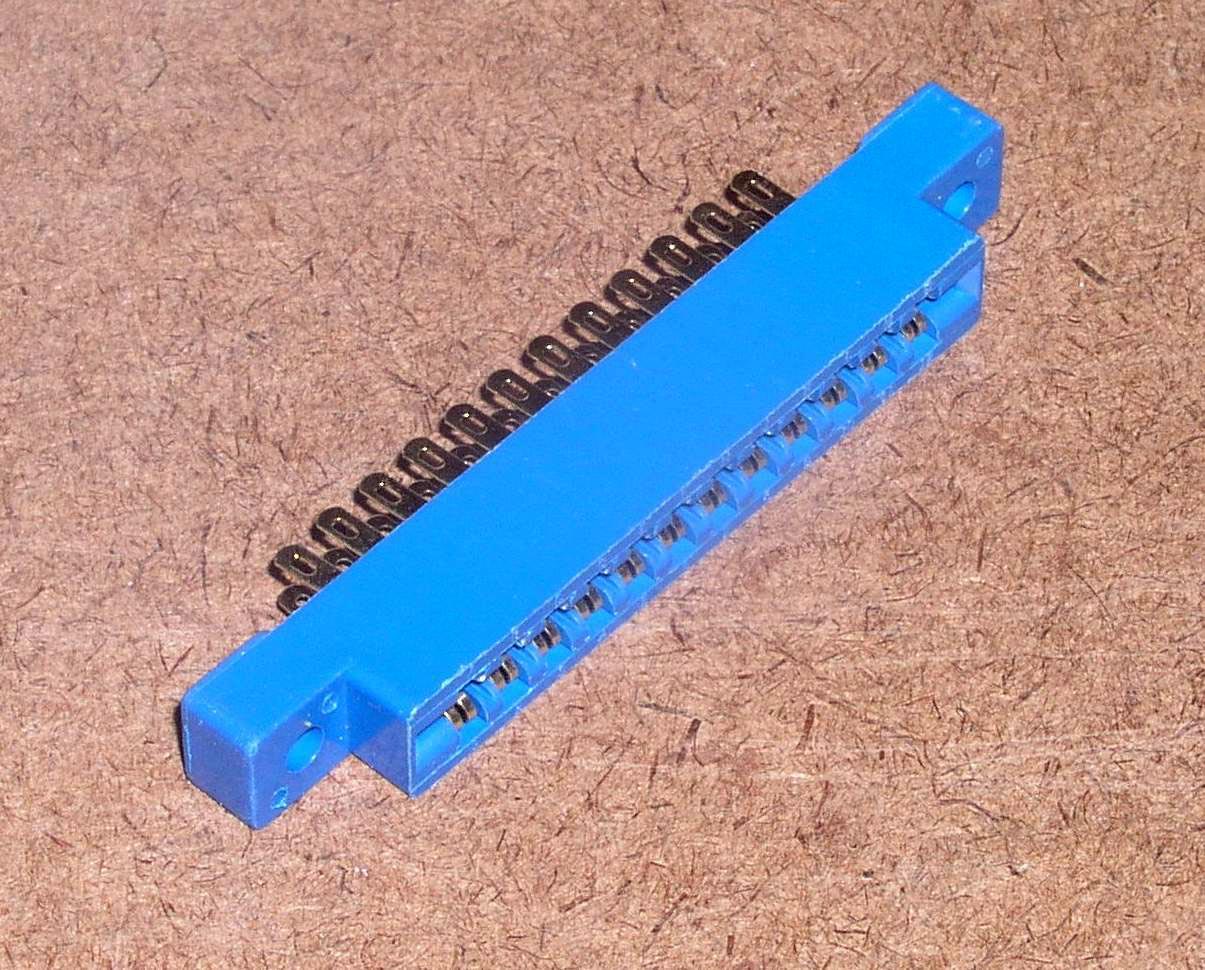

: 12x2x156_KT76_Connector.jpg (254.69 KiB) Viewed 9657 times

Konektor ide na ovo ->

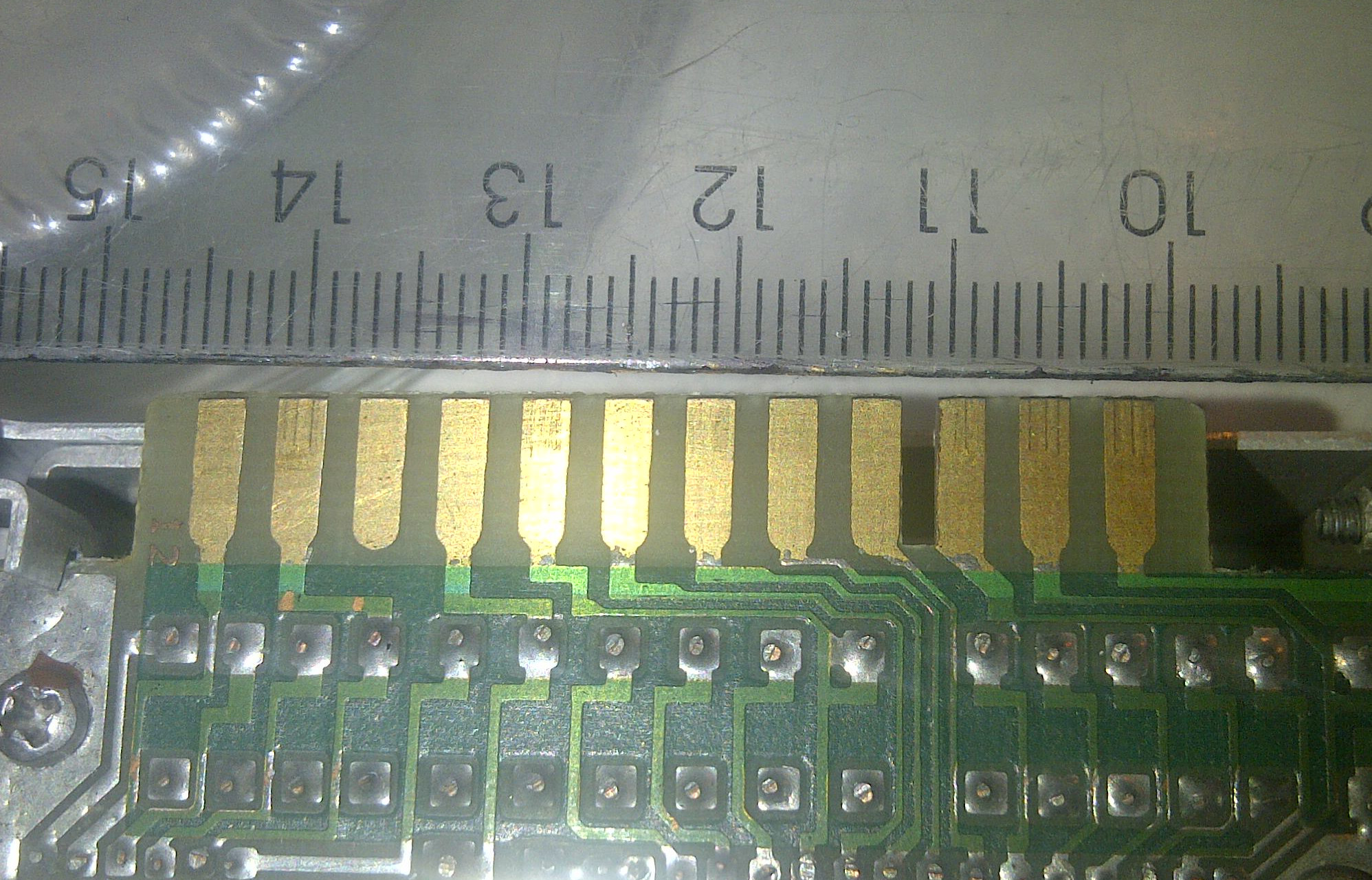

: 24edgePCB.jpg (711.86 KiB) Viewed 9657 times

by **9a4db** » Thu Apr 14, 2016 6:14 pm

Nisam odavno ništa ovdje napisao... pa da stavim nešto korisno iz arhive...

Samo prije da napomenem da se još traži konektor iz priče gore :shock:

Dakle evo još malo avijacije, ionako mi neki laureati odavno rekoše da nisam radioamater, fala im #tko_želi_biti_RA_uz_ovakav_HRS

Strobe light 4 kanala...
To je ono što blica na vrhu repa i vrhovima krila a ponekad i ispod trbuha aviona ili helića... ovaj iz 1980. je stupio u štrajk.
Novi zamjenski košta 600 USD plus prijevoz i davanja, sheme ili servisa nema...

Ovaj chip nepoznat, ali radi, izlaze impulsi, dio tranzistora klasika ali ovi jači čista egzotika, sva tri elektrolita odmah van, preventivno...

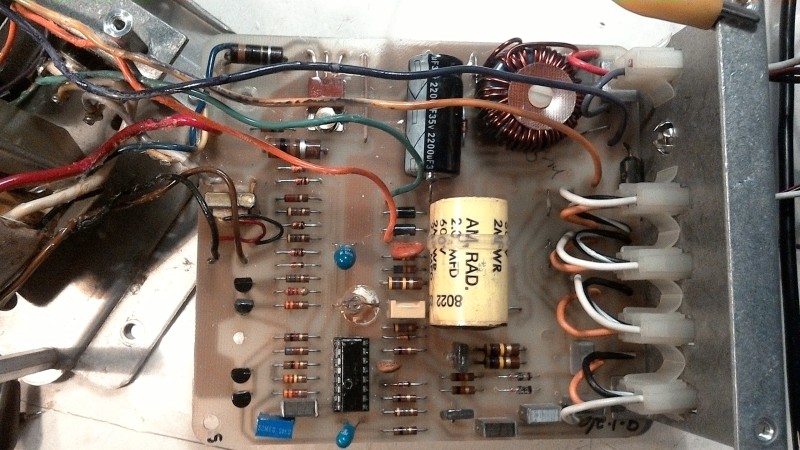

: strobe1.jpg (122.28 KiB) Viewed 9532 times

Crtaj shemu, da eventualno shvatiš, što je pisac htio reći

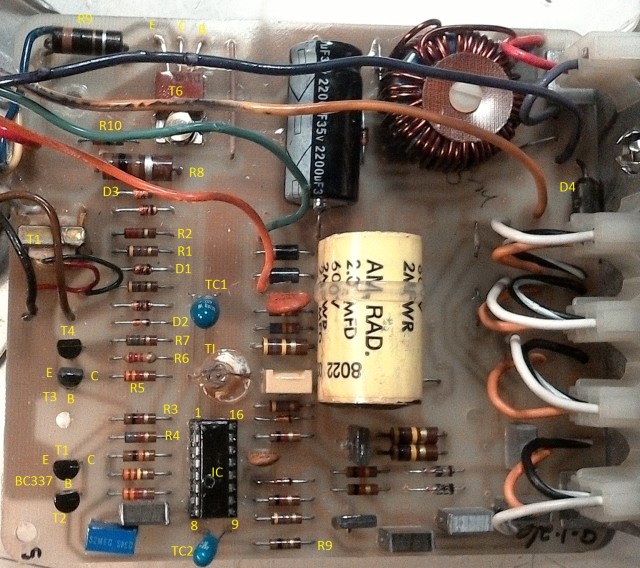

: Strobe2.jpg (126.5 KiB) Viewed 9532 times

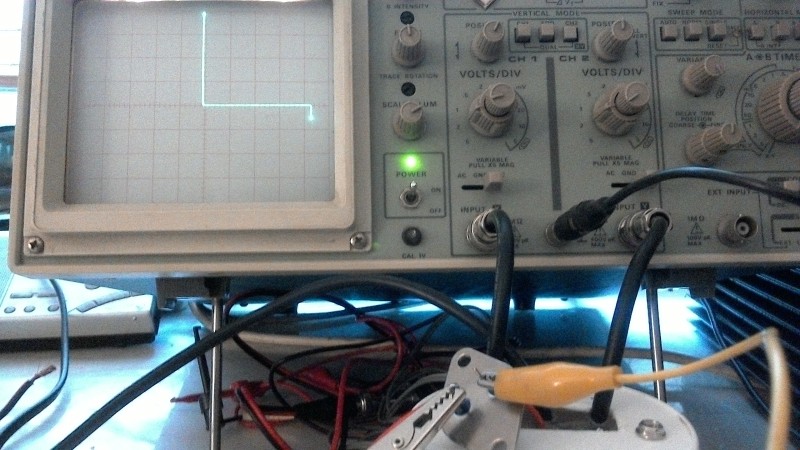

Ne pomaže puno, ali sjetim se ja da sam jednom imao Hameg 10 MHz jedan kanal ali zgodan komponent tester....
Ovaj koji sada imam je 2X50 MHz ima kursore za mjerenje napona i vremena ali komponent tester nema....

Voala -> B - E spoj
spojen zamjenski tranzistor snage, izbor jedan / naprema odoka, jer starog nema u katalozima, barem kod mene ili na WEBu

: tester.jpg (106.85 KiB) Viewed 9532 times

Shema testera može biti kompleksna ili trivijalna, kod mene je ova druga uz 8 V sekundar...

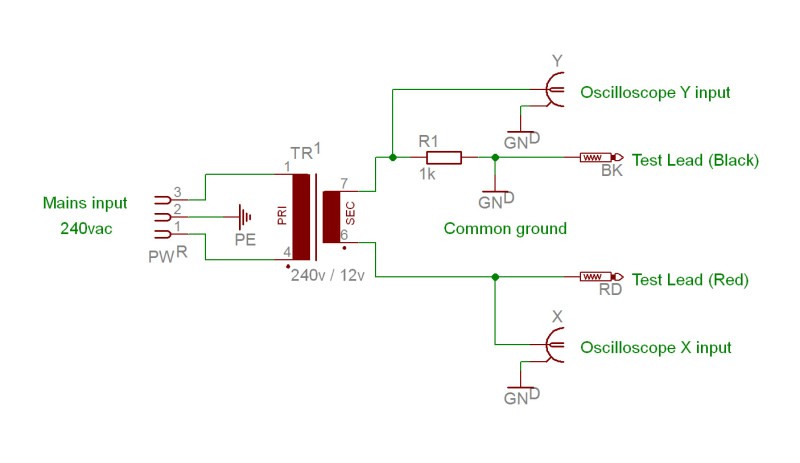

: TesterSCH.jpg (36.57 KiB) Viewed 9532 times

PS Strobe sretno radi i leti već neko vrijeme.... trošak cca 200 kn

by **9a2jg** » Fri Apr 15, 2016 11:05 am

Lako ti je o ovoj tehnici pričat ; a di su dva komada TS530S , vlasništvo RK Hanibal Lucić, 9A1CHL, u Hvaru ? To te ja pitam !

by **9a6r** » Fri Apr 15, 2016 1:31 pm

U otpisu Bohati!

by **9a2jg** » Fri Apr 15, 2016 1:40 pm

Nije mu ih ćaća u amanet ostavija, ni kupija, pa da može s njima raspolagat. Tako se "kupuju" glasovi, privrženost vodstvu, kluba, ili Saveza, svejedno, a sve tuđom imovinom.

Ista je stvar i u HRS-u, jedne "kupe" uređajima na revers, druge izletima po RH i Europi, treće počasnin miston, sve ima svoju "cijenu".

I kad dobiješ priznanje HZTK i (društvene) novce uz to, a znaš u dubini duše da nisi zaslužija, odma si "kupljen". Oni to rade 25 godina, usavršili su sustav, do savršenstva. Zato pravi radioamateri i jesu u zapećku.

Evo ti jedan od dokaza , pođi na HRS naslovnicu, pa otvori link Nagrade i priznanja ! Nema nigdi Nikole Tesle ! Zašto ? Reći će tebi, barba Koki, zbog tri stvari. Prva, to je RADIOAMATERSKO priznanje, i oni su tu izgubljeni. Drugo, nema love, jer in je Gogo sjeba znanje, još ga kunu, a taman su bili naštelili da svake godine mogu dobiti isti, ako se tako naredi. Treće, to nije u njihovom sustavu vrijednosti, ne dijeli se po načelu ja tebi, ti meni, kao u HZTK, i tu zajeba nema, radiooperatori, između sebe, najbolje znaju koliko ko "piza" !

Ima još, ali moran pisat za večernji Dnevnik Radio Mileve, čujemo se....

by **9a4db** » Sun Apr 17, 2016 4:43 pm

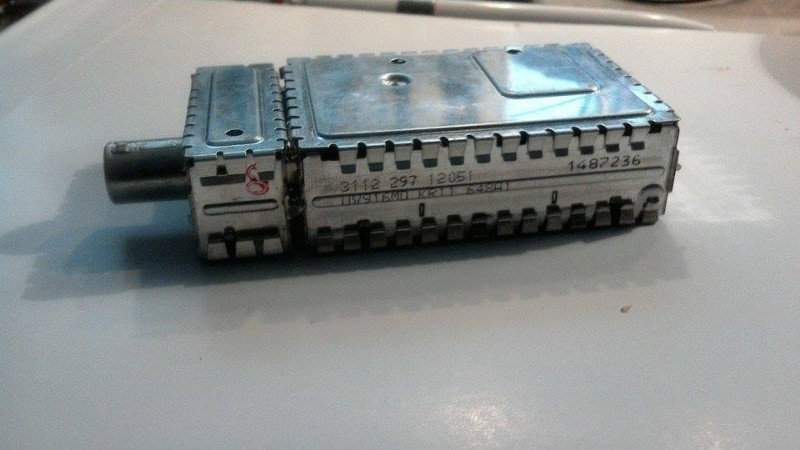

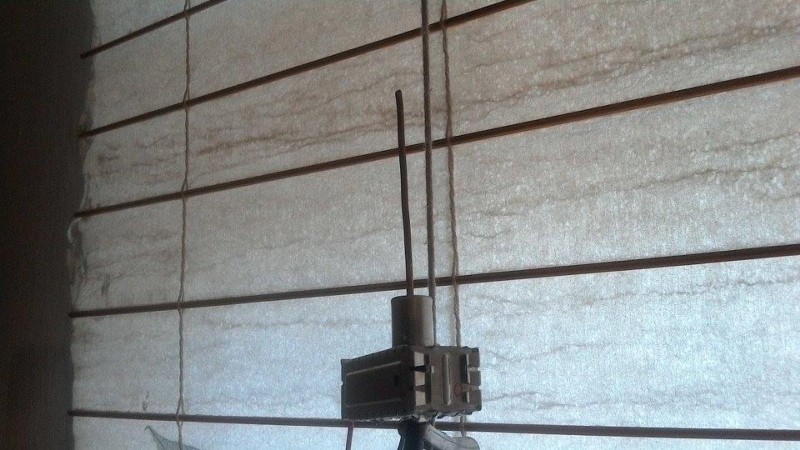

Pretpojačalo za siromahe

Servisni TV tuner - analogni , novi, nekorišten, stari stock
Cijena cca 0,75 $ ili ti ga 5 kn, pdv uključen....

Radi od cca 35 MHz do 900 MHz ali sasvim je ok i na 1090 MHz (ADS B)

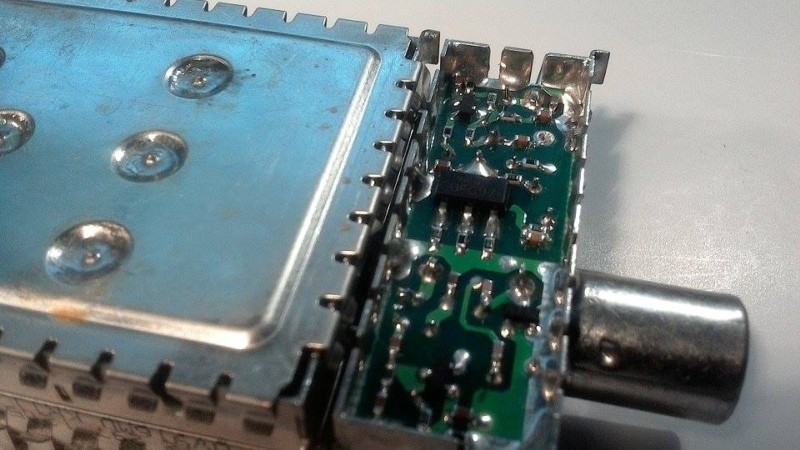

A unutra -> http://www.nxp.com/documents/data_sheet/BFG97_CNV.pdf

: 12993457_251583588522086_6387427096636699744_n.jpg (83.72 KiB) Viewed 9479 times

: 13051744_251583591855419_3990506215510007954_n.jpg (108.09 KiB) Viewed 9479 times

: 12991028_251583598522085_3307687301473483759_n.jpg (102.77 KiB) Viewed 9479 times
