Malo ja o tehnici... (nista ozbiljno)

[9a4db]

Bogme kad pogledam ovo onda shvatim da zaista jesmo nazadni....

https://www.allaboutcircuits.com/news/o ... layer-pcb/

[9a4db]

Vizavi nazadka aka napredka, sjetim se da sam ranih osamdesetih vidio prvi ZX81 poslije i ZX Spectrum,
u tadašnjoj Tesli (tvornici, danas ne tvornici Ericson) su zadnji hit bile dvostrane štampe. Takve su bile
i u oba ZXa... imam još negdje te uzorke-ostatke od rezanja.

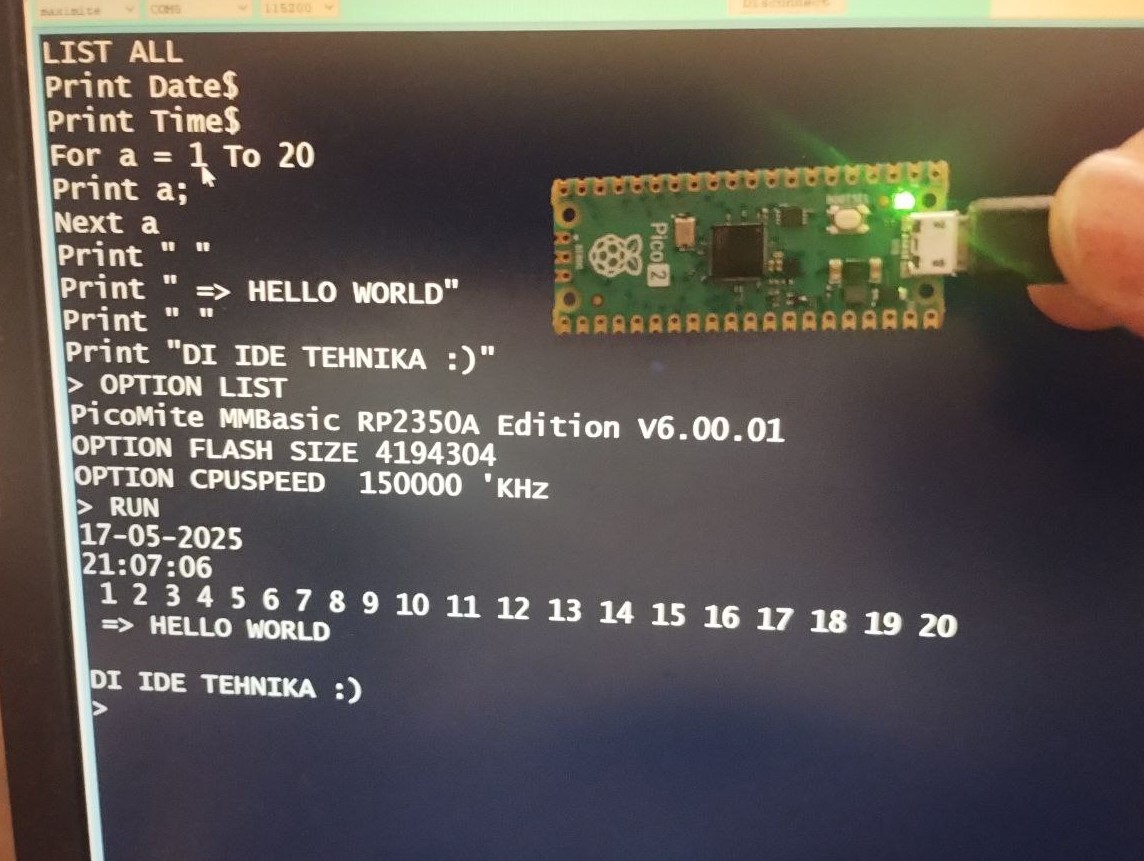

A danas, evo Basic interpretera u pola mog palca, o brzini i količini memorije da ne pišem


[9a4db]

Kada sam ovo pročitao, odma san se siti "odgovornih drugova" koji rade niže bandove a "nemaju" antene.

https://www.md0mdi.im/underground-and-s ... -antennas/

[9a2jg]

Ko o čemu, kurva o poštenju, vojska o skraćenju. Ta tko je razapinjao pokojnog Vinceka na stup srama, nego onaj koji nije imao doma ni komad žice. I to ga je prozivao za klupsku antenu, da je na zemlji, ne Vincekovu ! Kako svim tim "odgovornim drugovima" proradi nerv za pravičnost, kad su drugi u pitanju. A da prvo pometu ispred svog praga ?

[9a2jg]

Zadnjih dana se na sterilnom forumu vodi (ne)plodna diskusija o antenskim stupovima. Zato sam citirao druga Gorana, bez njega i pametnog Martina, ne bi išlo !
Dakle, neću pametovati, jer ih tamo dovoljno to radi. Ja ću nešto korisnički, iz iskustva, i prakse, zadnjih 60 godina.

Prvo i osnovno, što sam vidio, brkaju se pojmovi. Stalno se zazivaju projektanti, urbanisti, uredi za građevinske dozvole... Tko god je kupio "tipski" stup, neke firme ovlaštene za izradu stupova, dobio je u paketu i preporučenu vrstu montaže, kako oko betonskog glavnog postolja, do onih manjih betonskih kocaka u zemlji, gdje se ukotvljuju zatege. Sve piše, i MB (marka betona), vrsta zemlje u toj korelaciji, presjeci sajli, i njihova DIN kvaliteta, škopci i zatezna oprema za određeni broj kN.
Stup proračunava ovlašteni strojarski inžinjer, koji priprema podlogu, kojom se može zatražiti atest stupa, na statičnu čvrstoću, dinamičke udare vjetra, torziju, i nosivost, s točkom opterećenja na vrhu.
Glavni projekt je potreban iz više razloga. Prvi je, da se iz priložene dokumentacije vidi da će stup s pripadajućom opremom u cijelosti biti na parceli tražitelja dozvole.
Drugi, s priloženom dokumentacijom antene, iz čega se vidi da (u tlocrtu) antena svojim horizontalnim obujmom, u svakom položaju stoji iznad tražiteljeve parcele.
Treći uvjet, kojega mi reče jedan stari amater iz jedne bivše YU republike, jest da je centar stupa NAJMANJE udaljen od ruba parcele tražitelja, za visinu stupa.
To, ako ne daj bože, stup padne, da padne na tvoj posjed ! Nemam informaciju da li to traže nadležna tijela u RH ?

Nakon toga se to nosi kod ovlaštenog ureda, agencije, ili firme, koja je ovlaštena za tzv. "jednostavne projekte, ili građevine". Oni to urade po PS-u, da bi podnositelj zahtjeva to odnio kod tijela državne uprave, koje odlučuje o pozitivnom rješenju, ili odbijenici. Za odbijenicu moraju dati razlog, s uputom o pravnom lijeku.
Za put prema dozvoli, oni pokreću postupak koji ima svoje korake, od prvog obilaska terena (da se vidi da "možda" to sve već nije u prostoru, pa se samo hoće ozakoniti, jer, bože moj, Balkanci smo, od stoljeća sedmog !), do konzultacije s autorom projekta i nadzorom. Po završetku radova, i pozitivnom mišljenju nadzora, može se postupak finalizirati. Kako ni veliki gradovi (na žalost, tu je i Split) nemaju stručnjaka koji bi provjeravao u praksi navode iz prijedloga za donošenje građevinske dozvole, najčešće se preskače (tiho, da ne čuju ) tzv. tehnički pregled, i uporabnoj dozvoli, odnosno legalnom stupu ne stoji ništa na putu.

Ima jedan zaheb ; ako stup nije tvornički, bez obzira da li ga je napravio najbolji stručnjak za mehaniku u HR, ili sam podnositelj zahtjeva, on bi trebao biti atestiran.
Bio sam u poziciji, još u socijalizmu, da takav institut, firma, ili pojedinac, (još uvijek) ne pribivaju na našim prostorima.

I još dvije rečenice, u bivšoj državi, čak i za tvrtke u sferi komunikacija, nisu dramili za stupove do 15 m visine, krucijalno je bilo da je priložena dokumentacija proizvođača stupa. Tvornica Dalekovod iz Zagreba, je SVE svoje stupove atestirala, s posebnim naglaskom na nosivost, otpornost na vjetar, i torzione sile.
Osobno ih smatram vrhunskim u svom fahu, no isto sam gledao uvijene stupove dalekovoda na otoku Braču, i na području Baškog polja, u dva navrata, kako leže na zemlji, savijeni u slovo S. Ne krivim, dakako, proizvođača, nego vjetrove, prvenstveno buru, koja je, po nekima, tada imala dinamičke udare preko 200 km/sat !
Uvriježeno je mišljenje da se stupovi rade za konstantne vjetrove do 160 km/sat. Montirao sam mnogo SAT antena, na nekima (talijanskih proizvođača) i piše da su antene, kao i stup nosač, za do 120 km/sat.

Ako vam je ovo sve bila tlaka za čitanje, nađite lokaciju izvan urbaniziranog područja, tamo ima samo jedan uvjet, da gradite stup na vašoj zemlji ! Sretno !

[9a2jg]

Neću više tupiti, ali ima ljudi koji ovo čitaju, a nisu amateri. Jedan me je nazvao, i i skrenuo mi pažnju na dvije stvari, upozoravajuće svjetlo na vrhu stupa, i uzemljenje.

Stupovi veći od 6 m, na krovovima kuća bi trebali imati svjetiljku crvene boje, u kaveznoj metalnoj zaštiti (zbog ptica), na mjestu vidljivo u 360 stupanja.
Samostojeći stupovi, sa, ili bez zatega, u urbanoj sredini, ili u prirodi, MORAJU imati svijetleće tijelo crvene boje, a ako su T ili H tipa, moraju imati i dva !
Ovdje imam objekciju, nakon razgovora za osobom koja je u bivšem sustavu izdavala uporabne dozvole za zgrade (i nebodere) po Splitu (ex PIS), da je postojala pismena preporuka iz Ministarstva da SVI stupovi, bez obzira na visinu, MORAJU imati crveno svjetlo ako su na objektima koji znatno nadvisuju okoliš.

Uzemljenje stupa treba izvesti po pravilima struke, FeZn trakom, ili bakrenim užetom, a prema Projektu uzemljenja.
U višekatnim stambenim zgradama, antenski stup se, bez obzira na vlastitu visinu, spaja na izvedeno gromobransko uzemljenje, koje se, u najmanje dvije vertikale, pruža od krova do temelja.

Ima još, ali , ostaviti ćemo to za neki drugi put.

[9a6r]

Sad stavijedu Al punu žicu,skoro cm u presjeku.Ja svojin očima vidija na mojoj zgradi.Nisan zna da je aluminij jeftiniji od željeza? I po tome se vidi da smo ušli u EU.A BDP raste ka divljo zelje.

[9a4db]

E danas san se sitija onog paketa sa QSLkama koji je luta po Zagrebu.
07. svibnja mi je dobavljač iz Poljske posla DHLom Pico 2W (to je ka ovi ispred, sa wifi modulom) direkt na adresu.
Nakon 2 dana ga je u Zagrebu preuzela HP,
pa je završio na paketomatu u Hvaru, bez da pošalju obavijest.
Pa je vraćen DHLu - skladište Zagreb,
pa je završio na paketomatu u Jelsi 40 km dalje,
pa je opet završio na paketomatu u Hvaru,
pa je preuzet sa njega,
da bi mi danas momak koji mi je jučer isto nešto doni reka, evo ga... (28.5.)
Pa onda priča on meni, ja radin u pošti, trebalo mi je nešto poslat noni - ono danas na sutra... trajalo je 9 dana,
a ja tu radin...

[9a2jg]

Malo ću se osvrnuti na dva zadnja posta.

Aluminij NIJE jeftiniji od željeza, ali je s njime PUNO lakše raditi. Jer, nigdje se ne stavlja Fe, nego FeZN , pocinčana traka, 30 x 3, ili 35 x 4 mm. Ima još jedan zaheb.
Kad takvu, vruće cinčanu traku položiš u zemlju, na otocima, i uz more, i otkopaš je nakon desetak godina, pola je nema ! To se sa Al trakom, ili žicom ne događa.
Najlakše je raditi sa bakarnim užetom od 25, 35 ili 50 mm2, ali je i daleko najskuplje. Zato takva uzemljenja možeš naći na crkvama, državnim zgradama, ukratko, tamo gdje se ne štedi, NHF.

Djani taj "lutajući" paket je bio MOJ, a za sve putešestvije nisu bili najzaslužniji djelatnici HP-e (krivi su za stotine drugih slučajeva), nego (bivša) tajnica i pomoćnica joj (sadašnja tajnica), koje su mislile, ili nisu uopće mislile, da će sa jednom malom porukom na kapiji zgrade riješiti sve dolazne pošiljke. Govorila je moja pokojna mater : Lijenost, najgora bolest ! Nisam promicatelj lika i djela, ni pokojnog tajnika Žike, ni službenice sa SSS, gospođe Ljilje, ali njima nikada nije bilo ispod časti poći po paket, ili ga odnijeti.
Bila bi uvreda za njih uspoređivati ih sa ove dvije prije opisane. Početak virus pandemije im je bio lego ko kec na desetku. Još čekamo izvješće za rad "od kuće" !

Sama HP se stalno modernizira, troši se stotine miljuna na to, ali mi, korisnici, to ne osjećamo. Sjećam se, prije 3-4 godine je pompozno otvoren "najveći distributivni centar pošiljki za Balkan" kraj Velike Gorice, ne osjećam pomake, možda ja nisam kvalificiran pričati o tome, šaljem direkte, i paketiće s karticama "samo" 60 godina.

No, da završim, kako sam prije 5 godina detaljno bio opisao, moj paket, s početka priče, je na kraju bio dostavljen do v.d. QSL managera samo zato jer je paket doslovce naletio na jednog djelatnika tog Dispečerskog centra, koji je slučajno amater, i koji je slučajno poznavao Zlatka, precrtao Dalmatinska 12, stavio Zlatkovu adresu, i to je sutra bilo u njegovim rukama !
Dakle, priča kao da je pisao Maksim Gorki, ništa se ne dogodi u životu, ako ne učestvuje čovjek ; kako to gordo zvuči.

[9a4db]

Nisam odavno ništa o tehnici...

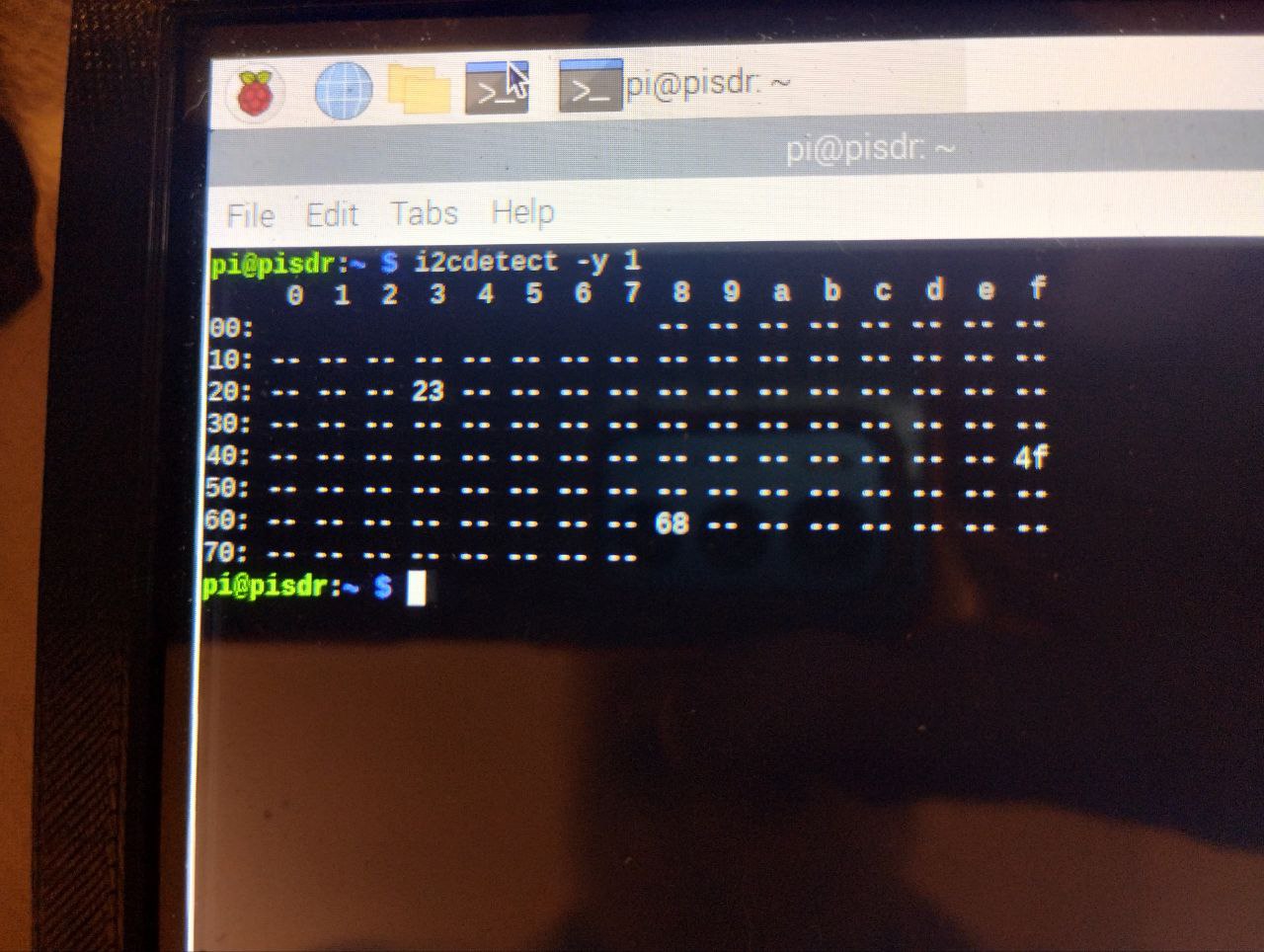

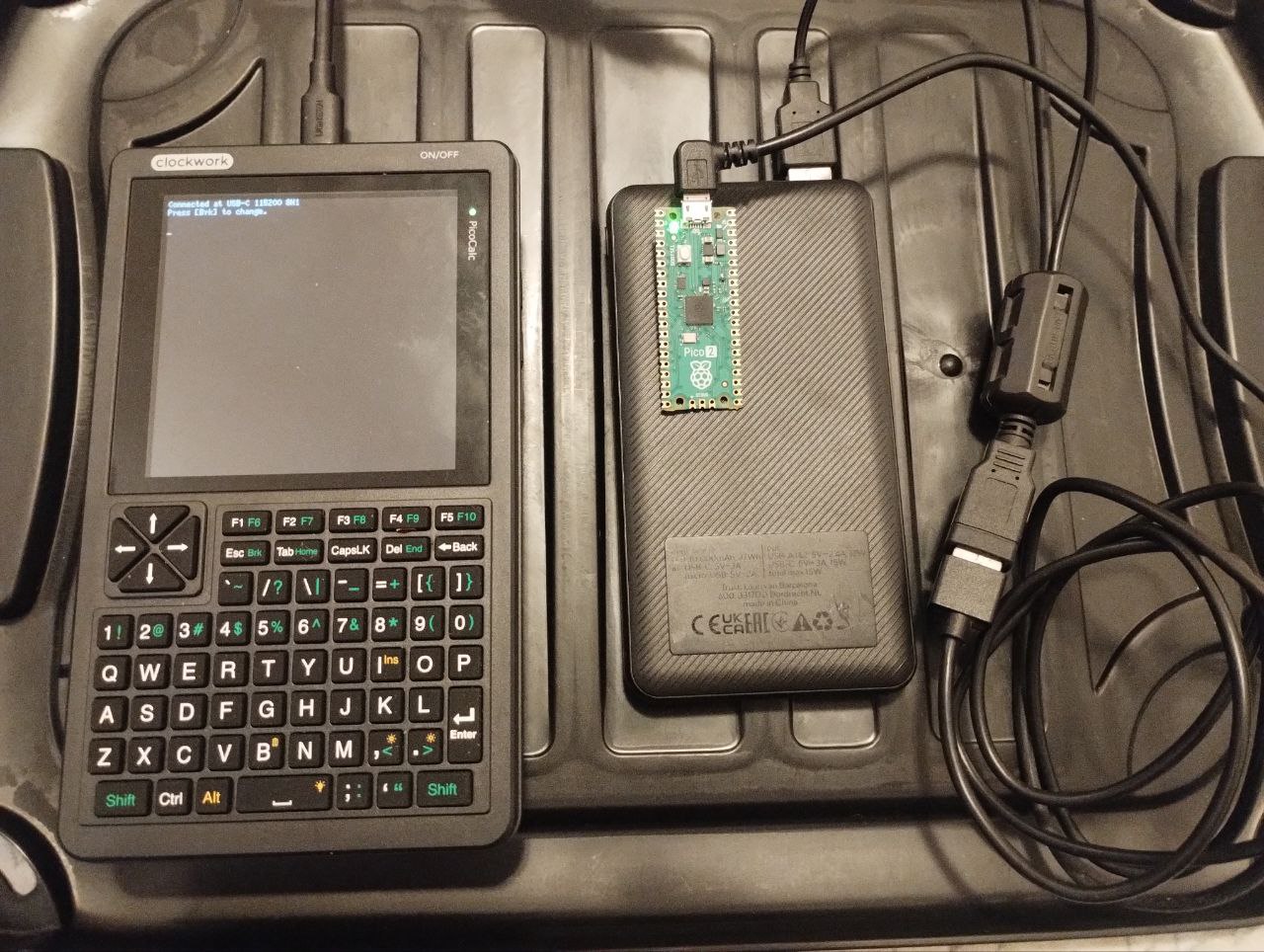

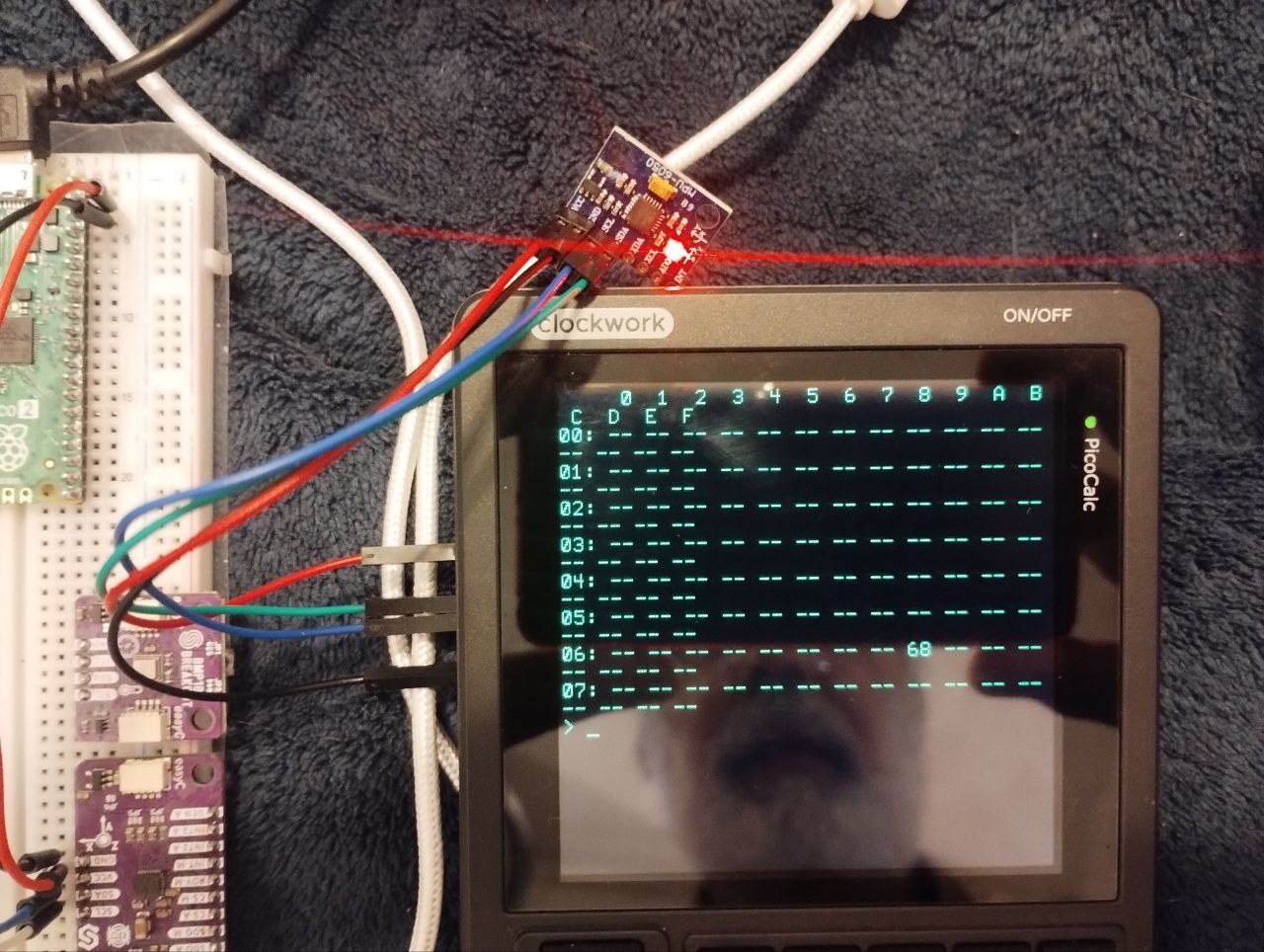

Na fotkama par I2c senzora koji jednom možda postanu dio navigacije u ariji...
