Malo ja o tehnici... (nista ozbiljno)

[9a4db]

Skoro godinu dana nisam koristio SDRAngel, a u međuvremenu puno lipih stvari

https://www.youtube.com/watch?v=-WAz2LF9I2o

[9a4db]

Ako ste se pitali di san...

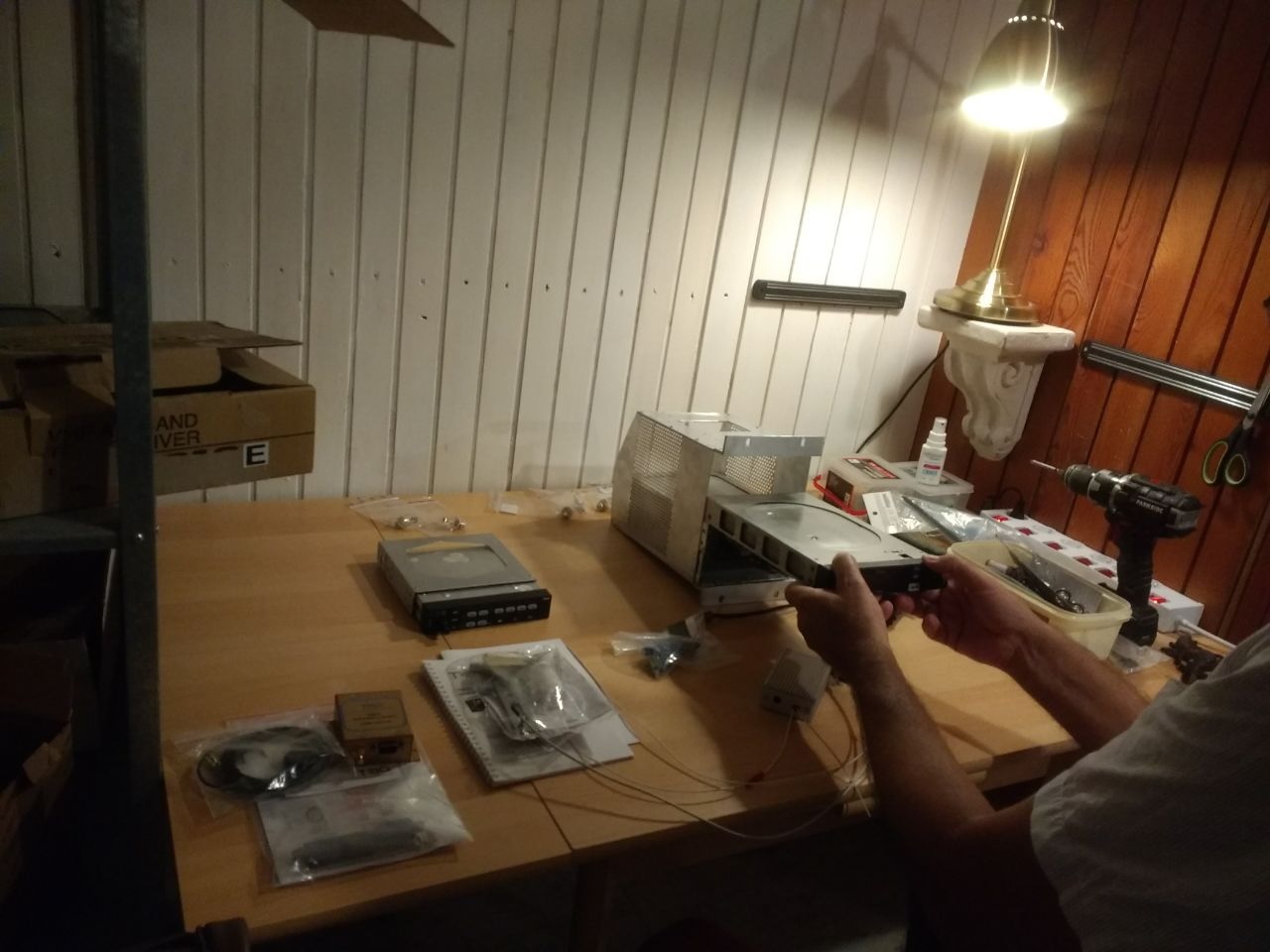

Evo me lotam, nakon dugog vrimena, ali ništa po HAM pitanju, samo avionika & Air Band

Da van bude lašnje, ovo u rukama mi je ICOM


[9a4db]

Shvatio sam da dugo nisam ništa napisao ovdje, pa evo nešto...
Pročitao sam na onom tamo jednomislećem forumu, da se ljudi bave programiranjem umjesto RA....

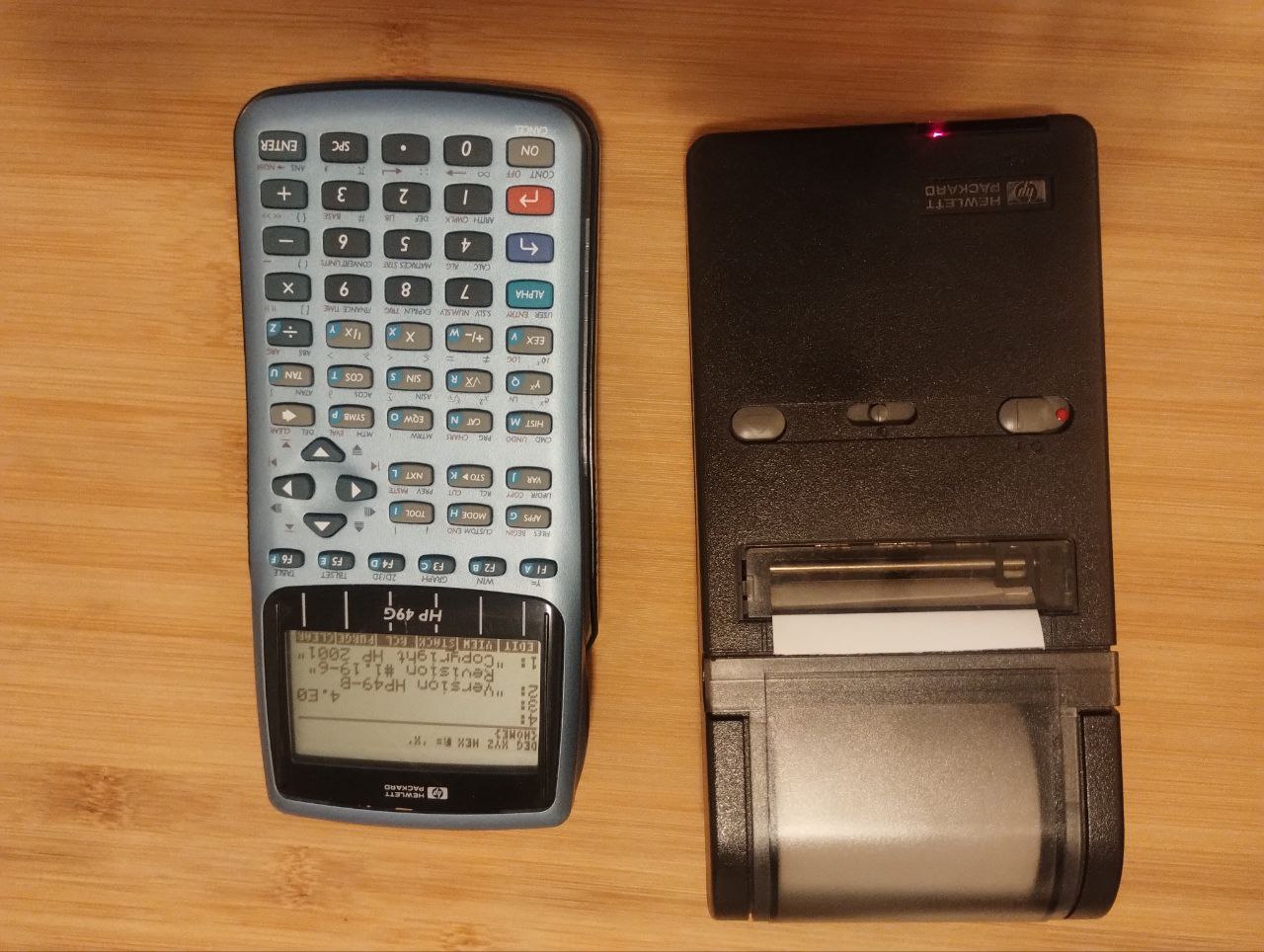

Istina je, evo kod mene na stolu, retro HP computing a nije jedini, to je jedan od 5-6 različitih HP48SX na dalje do HP50g


Slabo sam lotao u 2023. premda sam čak i stereo mikroskop nabavio (stari se )

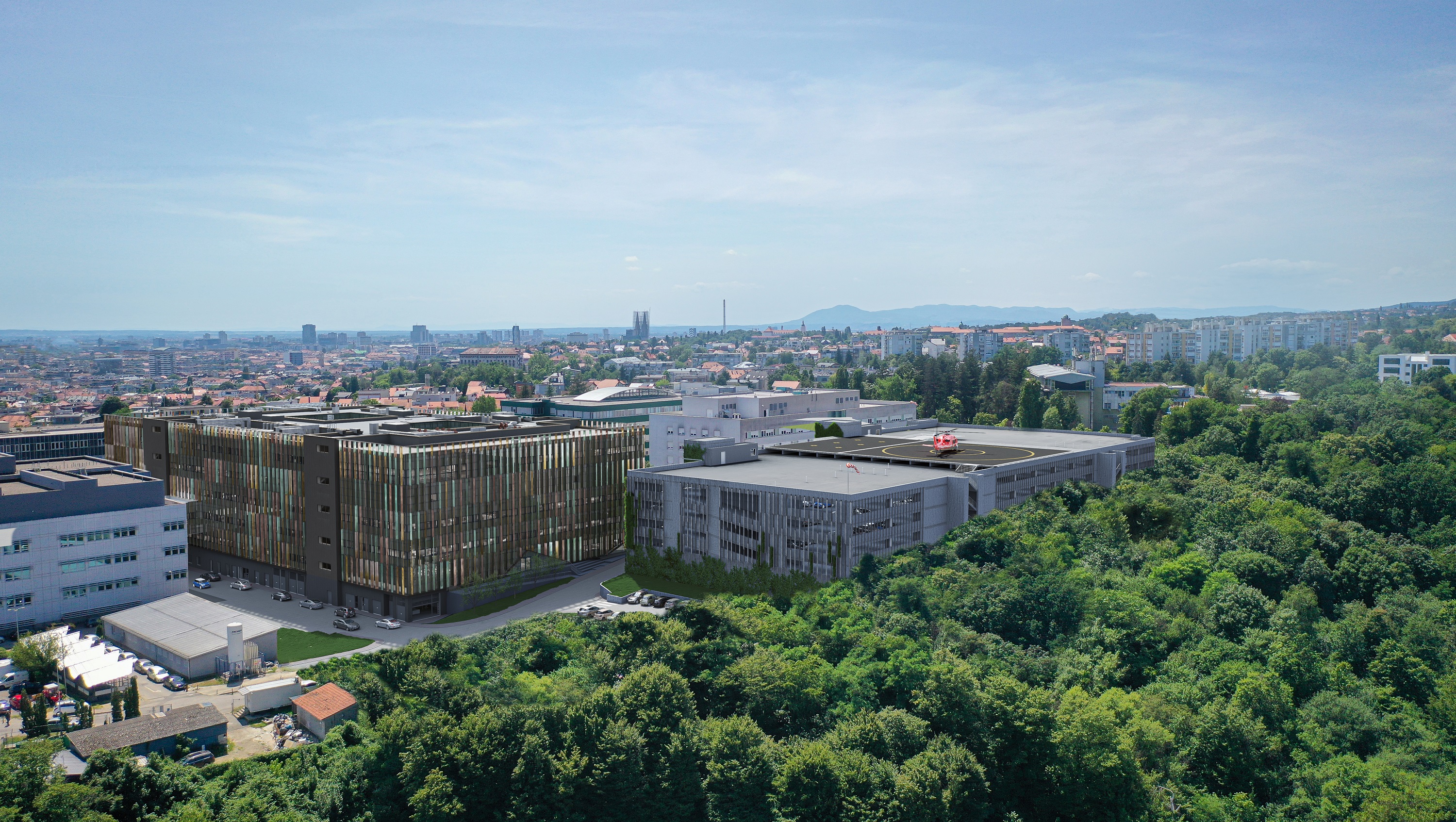

2023. mi je prošla u standardnoj borbi za egzistenciju ali i za javno dobro, uspio sam (sa kolegama) popraviti i isprojektirati prvi
pravi helidrom bolnički u RH. Sve to na bolnici nulte kategorije Rebro. Od radija, ima daljinsko radio upravljanje na
air bandu navigacijskom rasvjetom te pripremu za GPS EGNOS proceduru LPV200.
Lova je osigurana & sve dozvole, tender se očekuje. (na vizualizaciji je čarapa na krivoj strani, pravo mjesto je dijagonala, zapad)
Možda nekome spasi glavu, a mene ako se na dan bezbednosti sete, sete...

Ima jedna notica o tome ovdje => https://www.facebook.com/photo/?fbid=21 ... 1622024812


PS ispričavam se kolegi RA koji je dugo čekao aktivaciju, utopio se njegov nestandardni pozivni u spam registracije...

[9a4db]

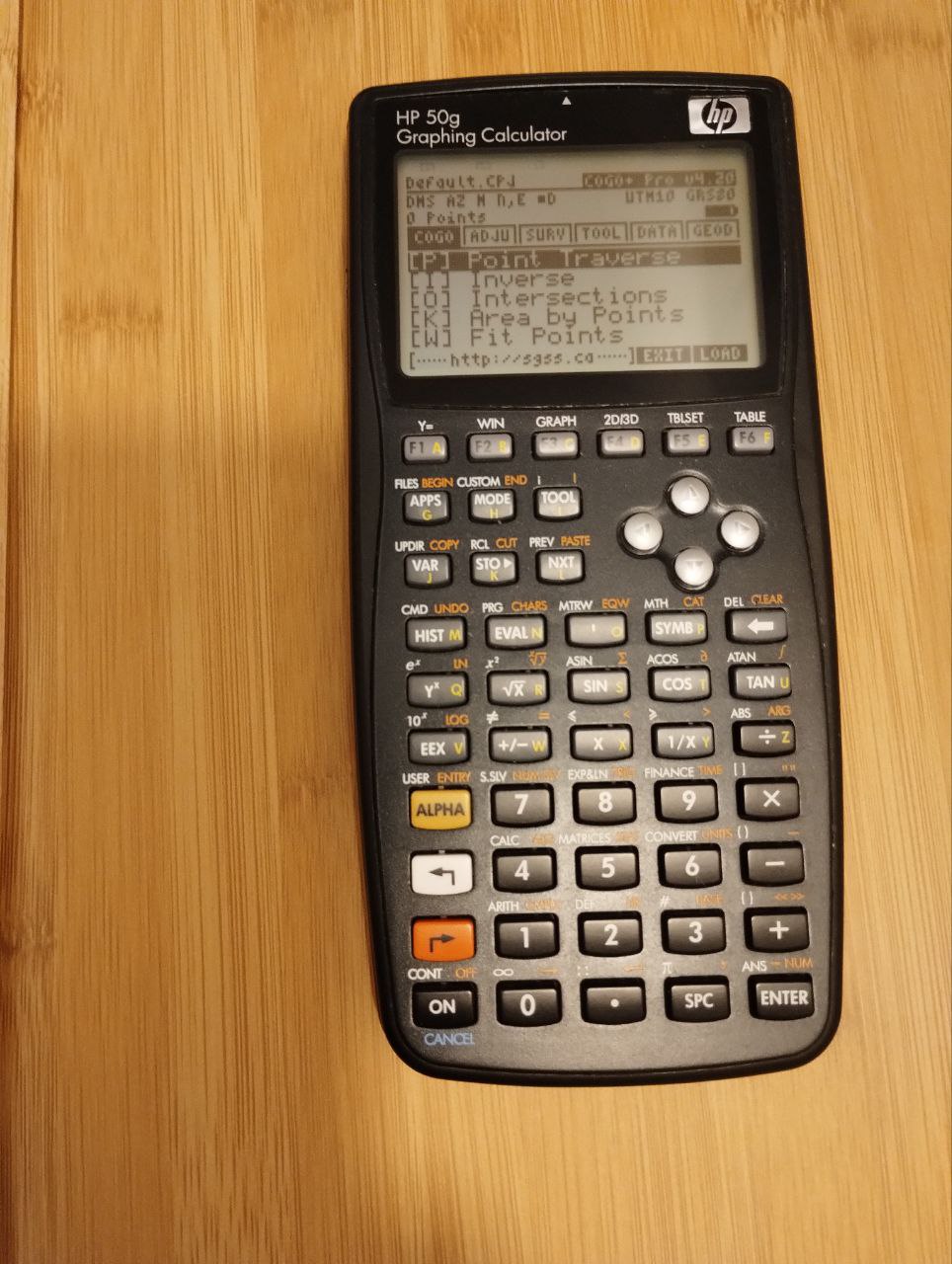

Evo još jedan HP, aplikacija na ekranu služi za geodeziju, meni samo dio treba za evaluaciju
prilaznih ravnina na helidrome....


[9a4db]

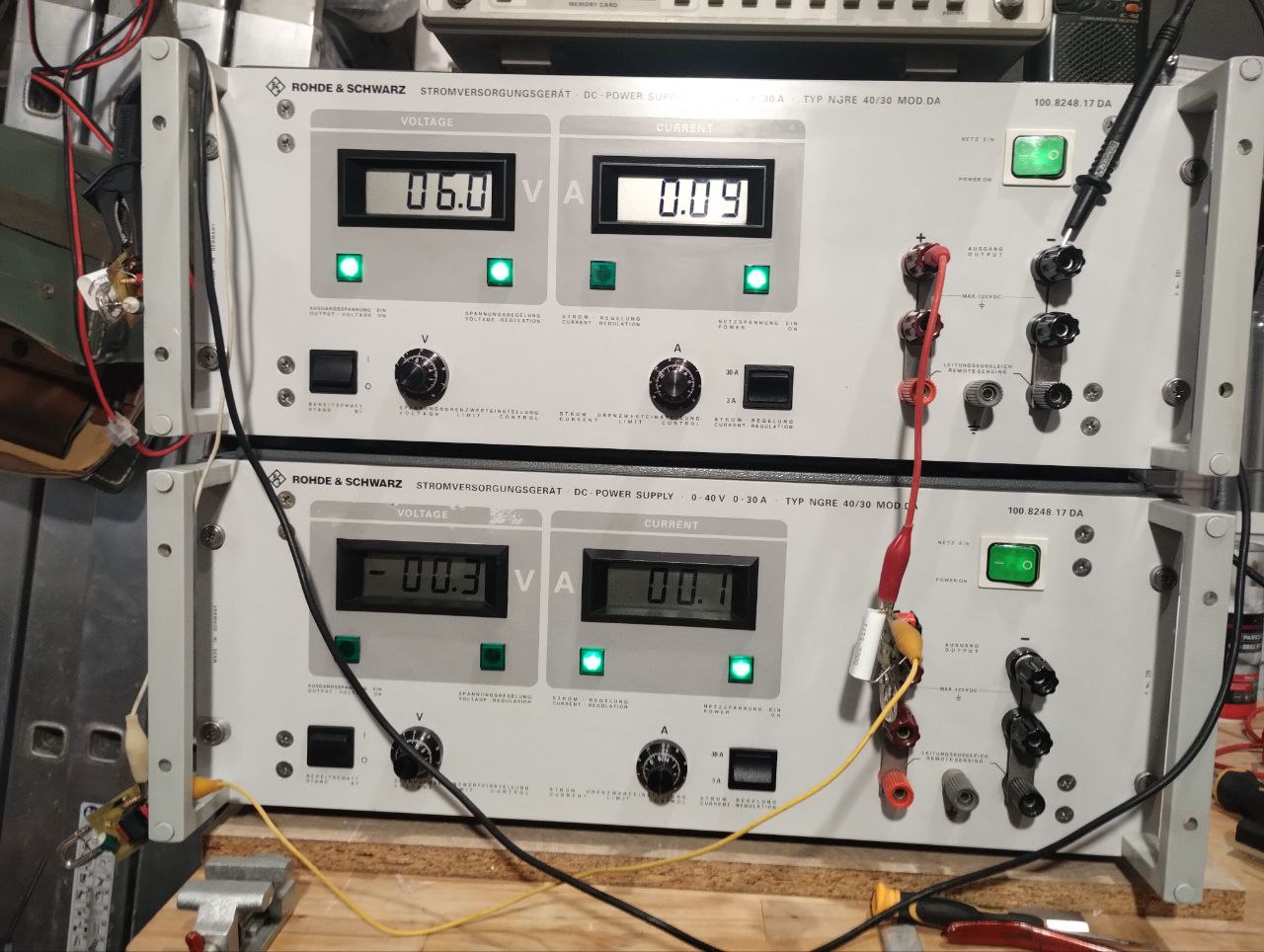

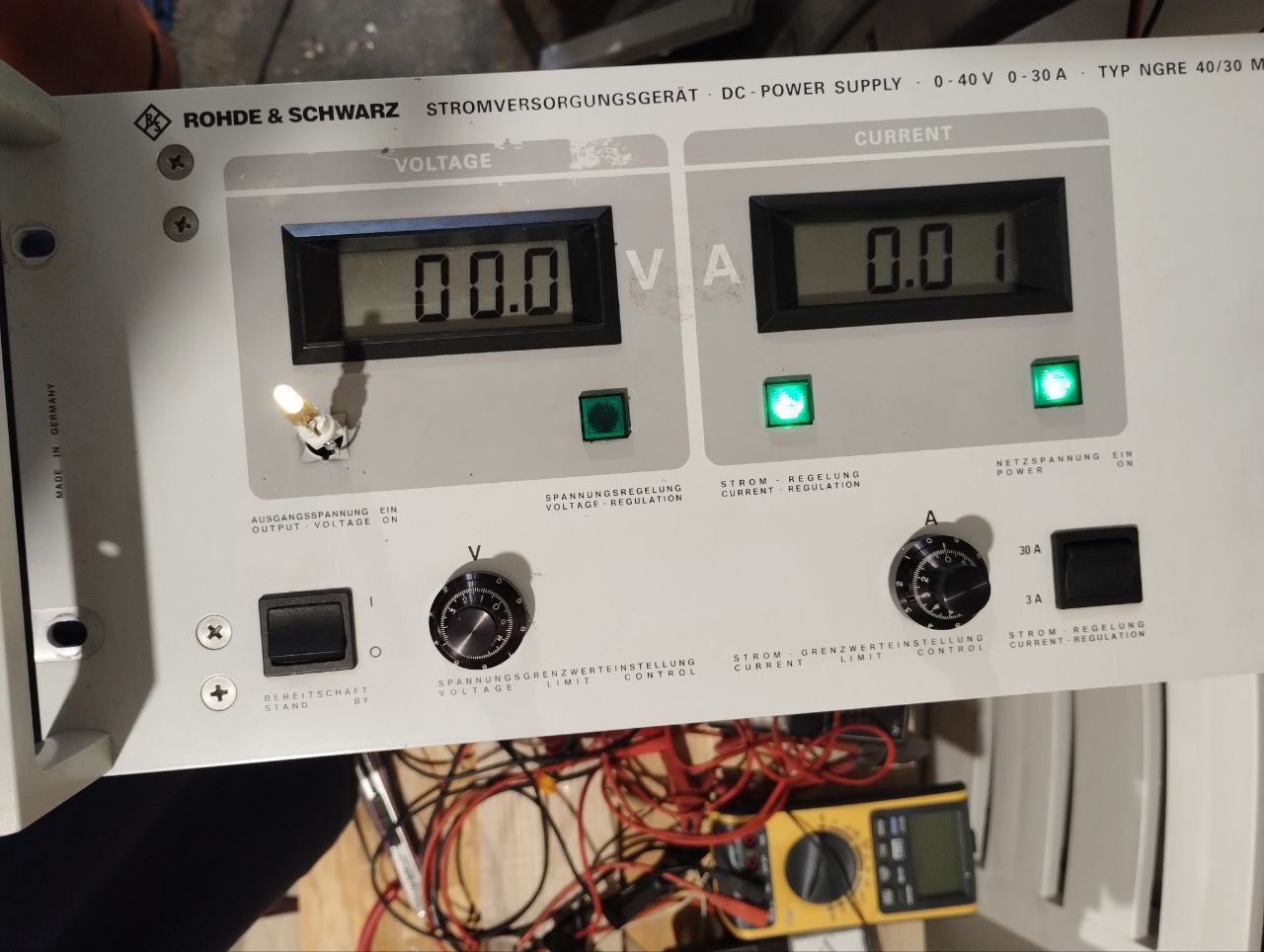

Evo da vidite što mi je na stolu.

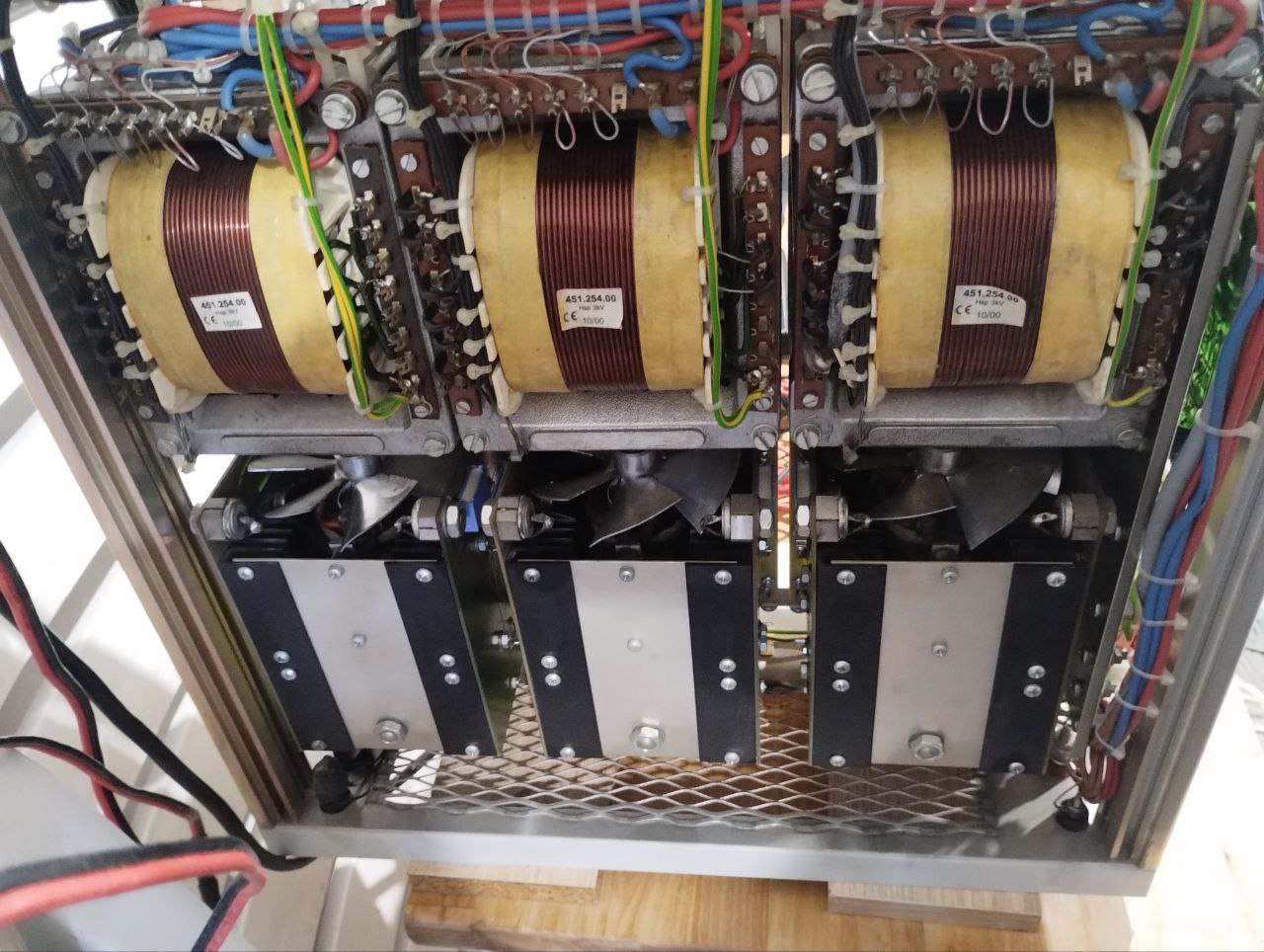

Dva komada jedinstvene R&S hibridne teknike, lampa, tranzistori, čipovi, LCD,
sve u jednoj kutiji od 40 kg 0-40V 0-30A

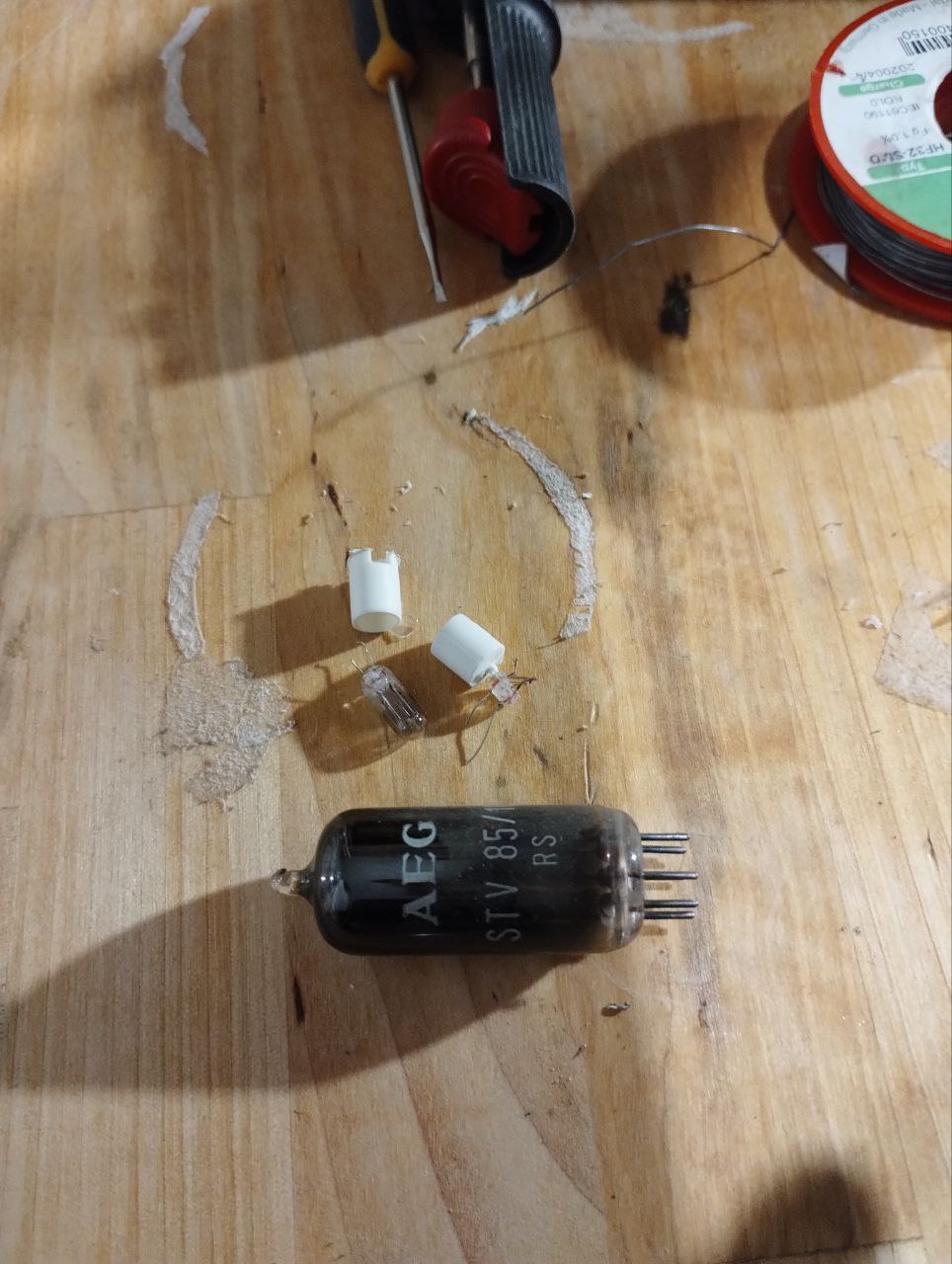

Na jednome je trebalo samo podmazati ventilatore, na drugome uz ventilatore dvije signalne lampice
nisu radile, jedna izgorila druga polomljena. Problem je što je signalna razina 48V AC. Tako nešto sam
zadnji put vidio na crossbar Teslinim centralama. Nema druge nego LED i SMD 5K6 otpornik. Ne vidi se bitna
razlika na fotki dok se u živo nazire 50 Hz na ledici.

Eto da me volja mogao bi sa ova dva 60 A x 40 V => 2400 W inputa na neke MOSFETe podložit

UPDATE: ispalo je da su ispravljači custom made idu do 50V DC!
Oba su sređena 99%
Na jednom još moram srediti regulaciju vrtnje ventilatora,
tako da ne šuška dok nije pod punim opterećenjem.
Koristiti se može ili ovako ali je ugodnije raditi ako je tiho.

[9a4db]

Evo PS rade oba 100%

https://youtu.be/kTYsy1TmqjY

*ovo što blinka su tri bljeskalice od mobilne H rasvjete na servisu...


[9a4db]

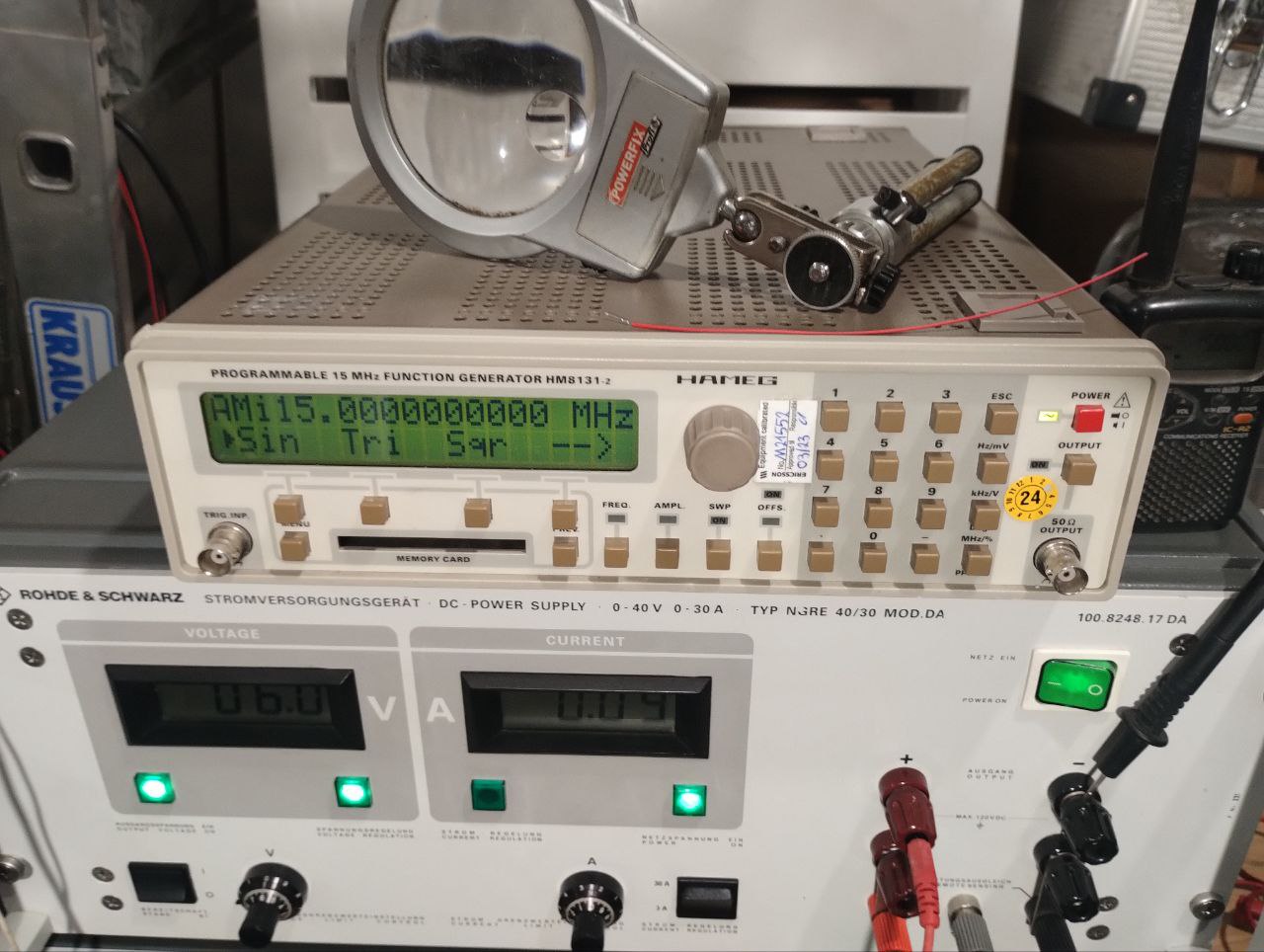

Netko se počasti bevandom, netko gemištom a ja sebe Generatorom Funkcija

https://youtu.be/XQdIG_bFQDA

Inventarski broj nekada slavne D firme Kathrein, firma na bubanj -> generator kod mene...


[9a2jg]

Inventarski broj nekada slavne D firme Kathrein,

Prika, ti si totalno demode. Nije u trendu nešto imat doma sa INV Br. koji nije, recimo od JNA, ili od nekog kluba, na revers, ili ukradeno, svejedno.
I oni šta smo ga držali na nišanu, pred Banovinon, tvoj mištanin, po majci. je ima pod miškom pisaću mašinu Biser, sa INV brojen......

[9a4db]

Jedan od moja dva SONY ICF 2001D, baterije od "kompjutera" procurile 2 x 1,5 V AA
Očistim, radi ali prekida...
Ništa, idemo otvoriti. Nađem još jedan kontakt zelen, očistim i to.
Probam, kad ono neće više preko 11M broadcast banda 26,1 MHz baca Error 1 kao da je blokiran.
Ovo je rezervni RX pa se ne mogu sitit jel iša do 29.999 ili ne.
A ništa vrime je za otvaranje do kraja uključujući i skidanje oklapanja.
Kad ono:

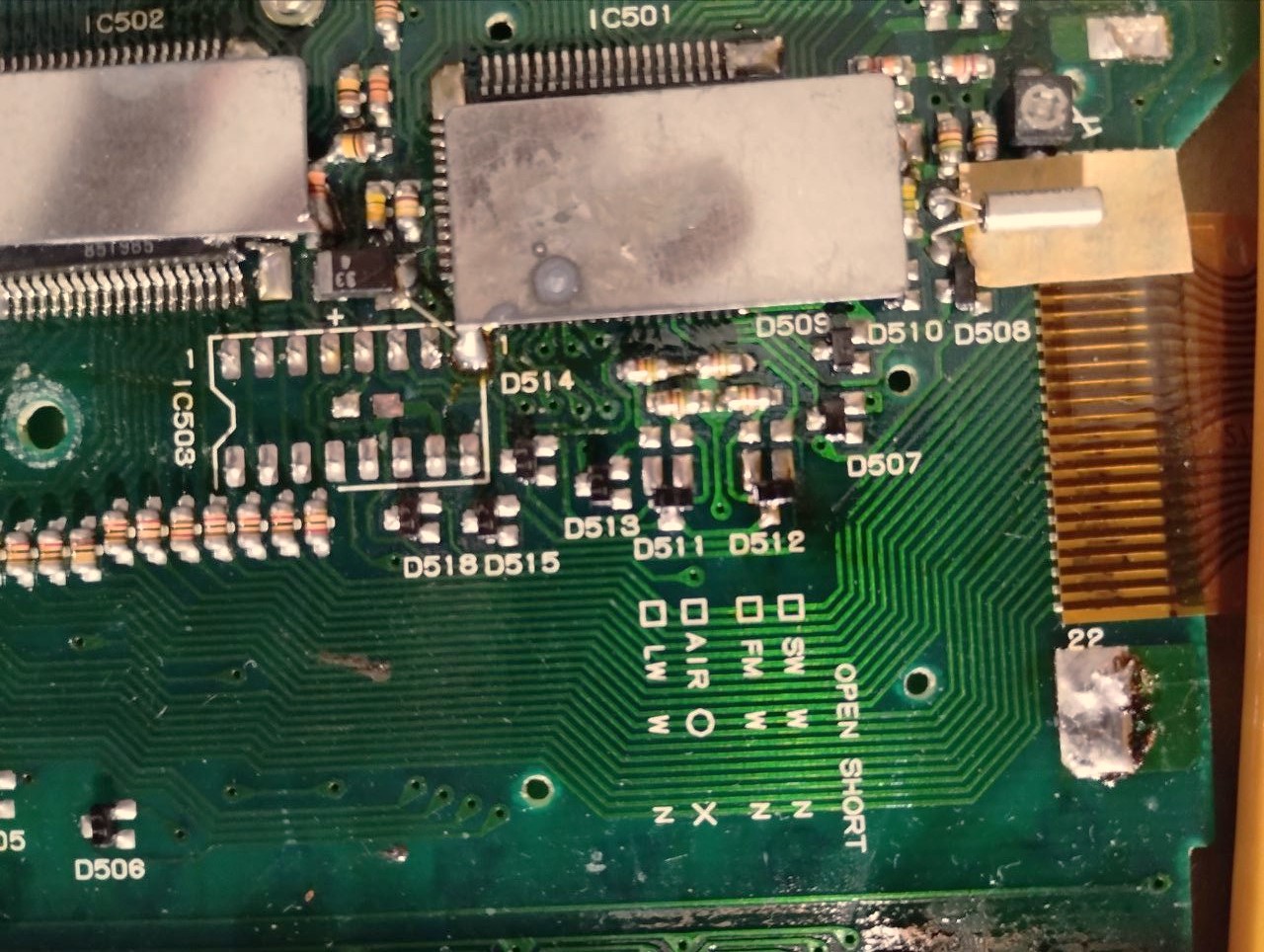

Jumper koji blokira iznad 26,1 prazan, zatvoreno je blokada.

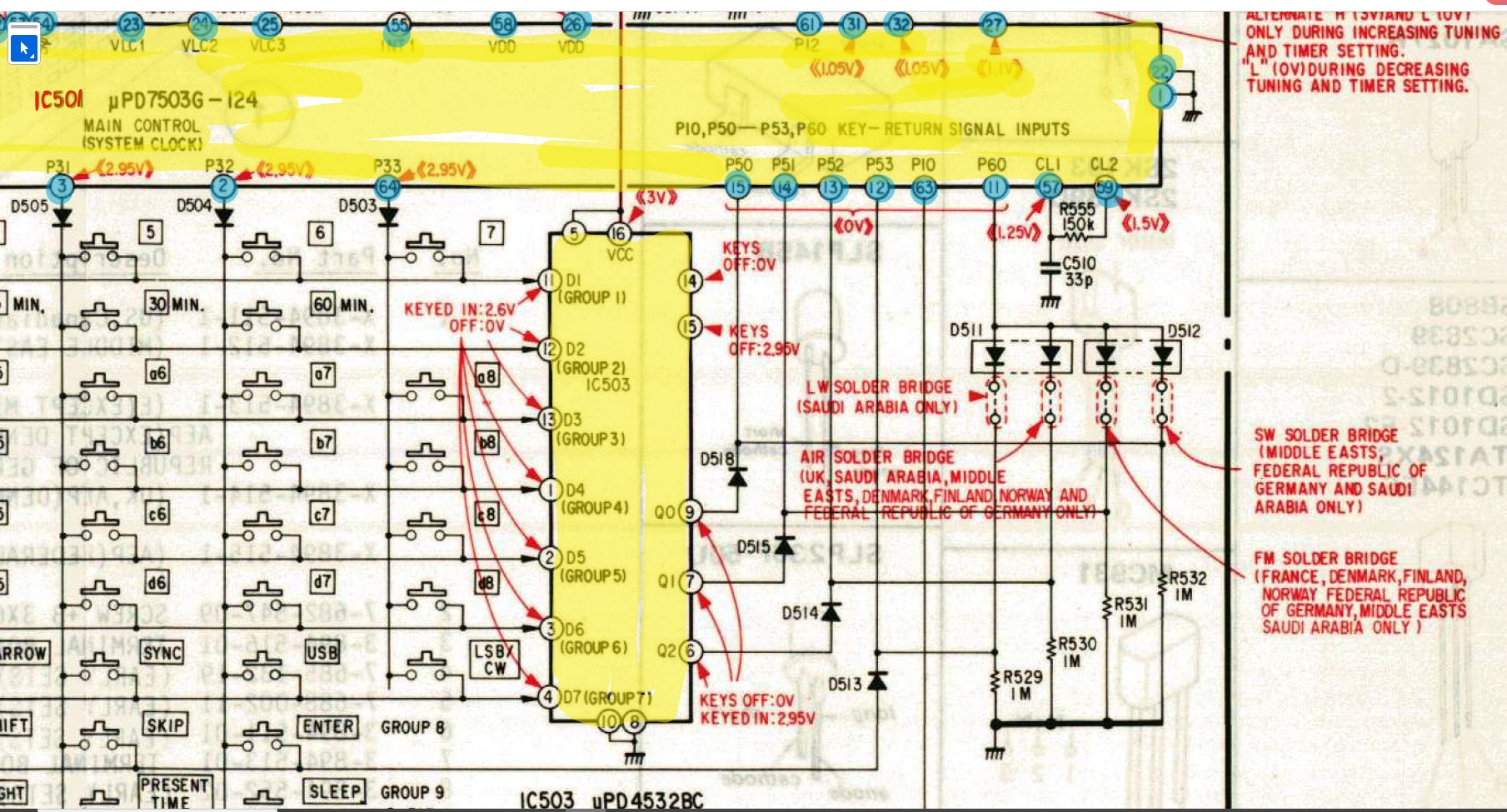

Što govori manual?!


I tako čačkam ja po tome 2-3 dana po koju uru, nula bodova i dalje Error 1....

[9a4db]

Danas mi dopi* , kažem sam sebi: ono baš ne mogu živit bez CB i 28 MHz bandova....

Lipo maznem ženi jedan bili LED sa solarne lampe iz dvora, prominim jedan SMD otpornik
za manji R75, zalemim, isprobam, taman svitli. Stari standardni zeleni LED se jedva vidio.

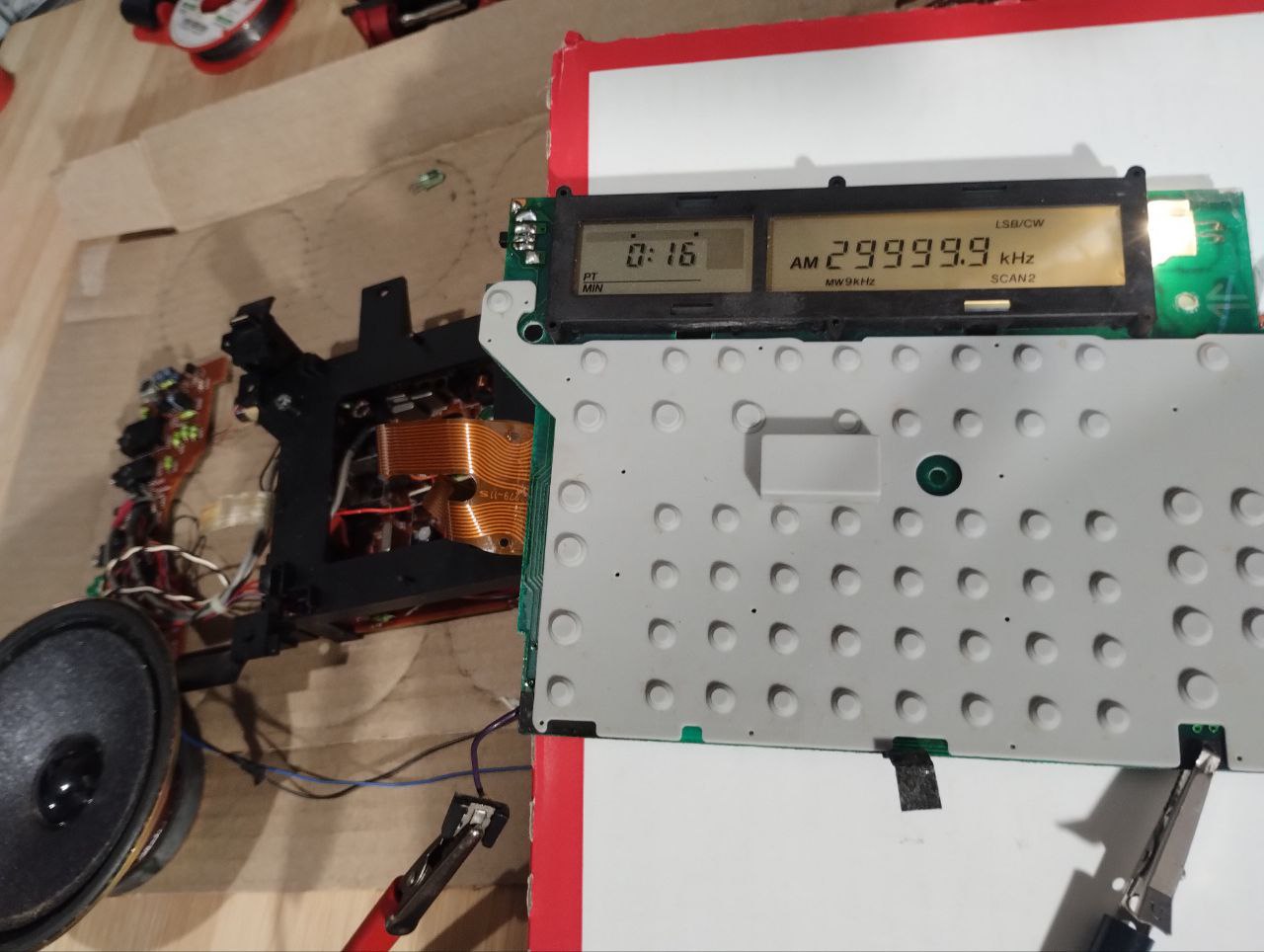

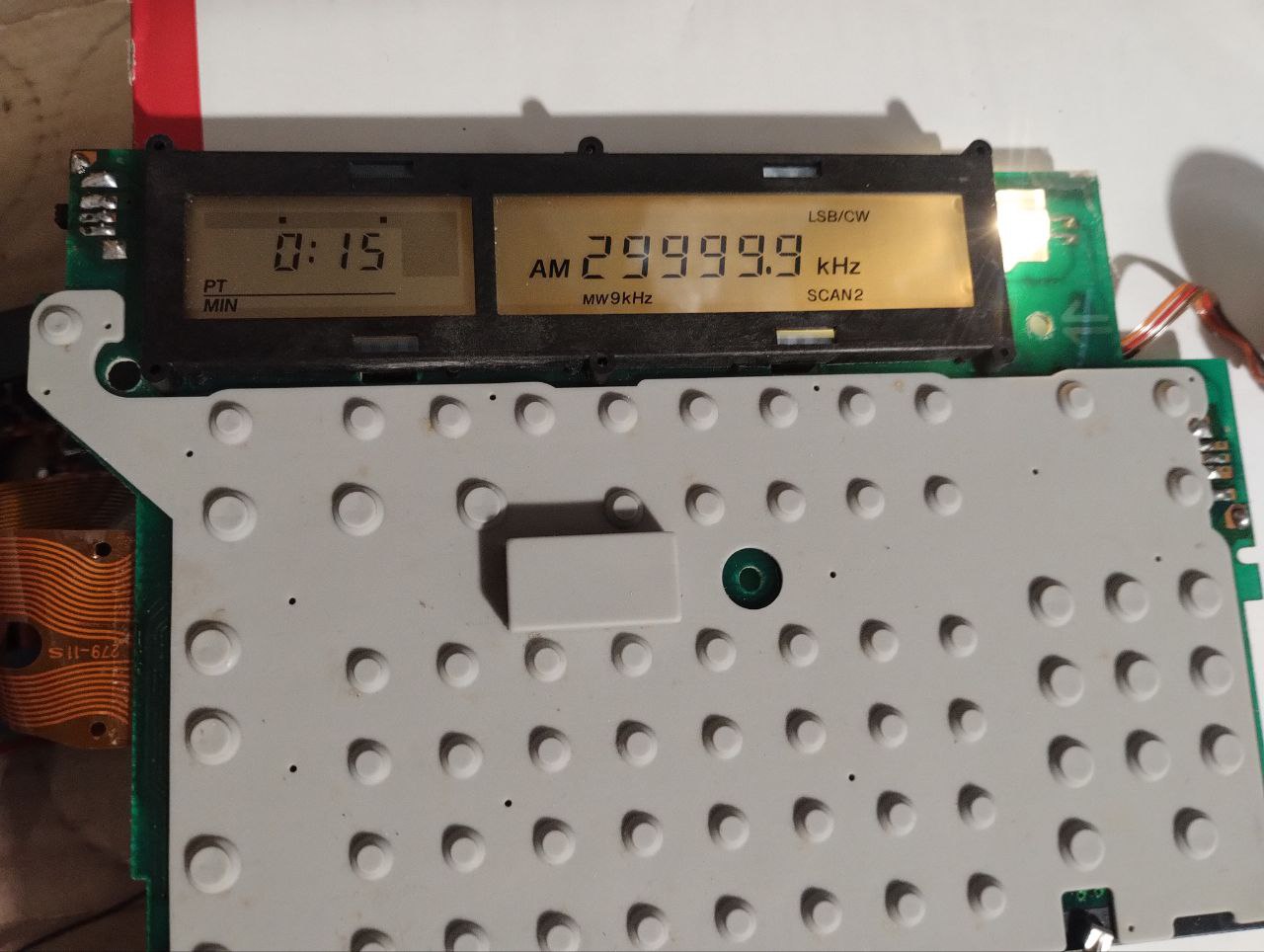

Isprobam 29999 kad ono MIRACLE, nema Error 1 ide 29.999,9 bez greške.
Ugasim sve napone, pričekam, upalim, radi i dalje....
Sutra je novi dan
možda će raditi i sutra
