Malo ja o tehnici... (nista ozbiljno)

[9a2jg]

U prvom planu fotke je trebao biti odgovor Zvjezdarnice Hvar, kojega čekamo ka i QSL-ke sa polja industrijske konoplje !

[9a4db]

Ja sam ti lipo reka da od toga ništa

[9a2jg]

Ti si višćun, ili bolje poznaš tu (zatvorenu) akademsku zajednicu.

[9a4db]

Da ne mislite da se ne bavim tehnikom, smart solutions by IKEA
663 to 1865 MHz SWR is less than 2.5:1
Best SWR 1.37:1 at 1025 MHz

[9a4db]

https://hackaday.io/project/28119-bicon ... ikea-cones

[9a4db]

Zimsko doba, malo opet tehnike u ruke
Možda ste vidjeli da tražim jedan(ili više) PA modula ->
viewtopic.php?f=3&t=41

Ciljani projekt je SAR (search and rescue). Sjećate se one Cessne na Velebitu, potraga je trajala
preko 7 dana. U kritičnoj fazi nakon nesreće propuštena je prilika lokacije ugrađenog analognog ELT beacona
(AM 121,5 MHz) za koga se očekuje da radi do 6 h nakon aktivacije. Ako se aktivira, te ako antenski sustav ostane
funkcionalan.
Nažalost nije bilo ništa od toga jer ako i jest bilo signala, nije ga imao tko primiti niti locirati, jer je prva potraga
iz zraka krenula tek ujutro. (nesreća se deslila kasno popodne)

Međutim par mobitela je sigurno preživjelo a izgleda da su bili upaljeni najmanje dva dana. Međutim nije bilo
tehnike koja bi ih precizno locirala, nema je niti danas. Jedino što je bilo moguće je napravljeno a to je grubo
određivanje pravca sa jedne od baznih postaja.

Tehnika napreduje posebno SDR koji je unio malu revoluciju po pitanju cijene te dostupnosti tehnologije.

Tako da je danas moguće "odglumiti" baznu postaju iznad "izgubljenog" mobitela koji nema ili ima preslabu mrežu.
U trenutku spajanja potrebno je napraviti TDOA (multilateraciju) po istom principu kako to radi FR24 ili GPS u vašoj
ruci. Ako se to napravi najmanje dva puta simulatano sa dvije lokacije, moguće je iz ta 4 seta podataka, uređaj
locirati u prostoru sa primjerenom preciznošću boljoj od 50 m po sve tri osi.
Sve naravno ukoliko je antenski sustav SDRa koji radi TDOA napravljen dovoljno široko sasvim je moguće osigurati
funkcionalnost na svim frekvencijama od SAR interesa:
Aviation AM 121,5
HAM 145.500
Marine 156,8
Aviation AM 243
Crospas/SARsat 406
PMR 400
PMR 900
GSM 900
GSM 1800
itd....

Ako nekoga zanima, evo link na log iz terminala pod ubutnu koji emulira baznu postaju GSM1800 G2 u lab uvjetima
https://www.dropbox.com/s/rf09sxlp2lipe ... R.txt?dl=0

[9a2jg]

Ma je li ti to parićaješ ako ti se opet oni Šoltanin izgubi ? A biš ga iša opet iskat ?

[9a4db]

[9a4db]

Nisam dugo ništa o tehnici....

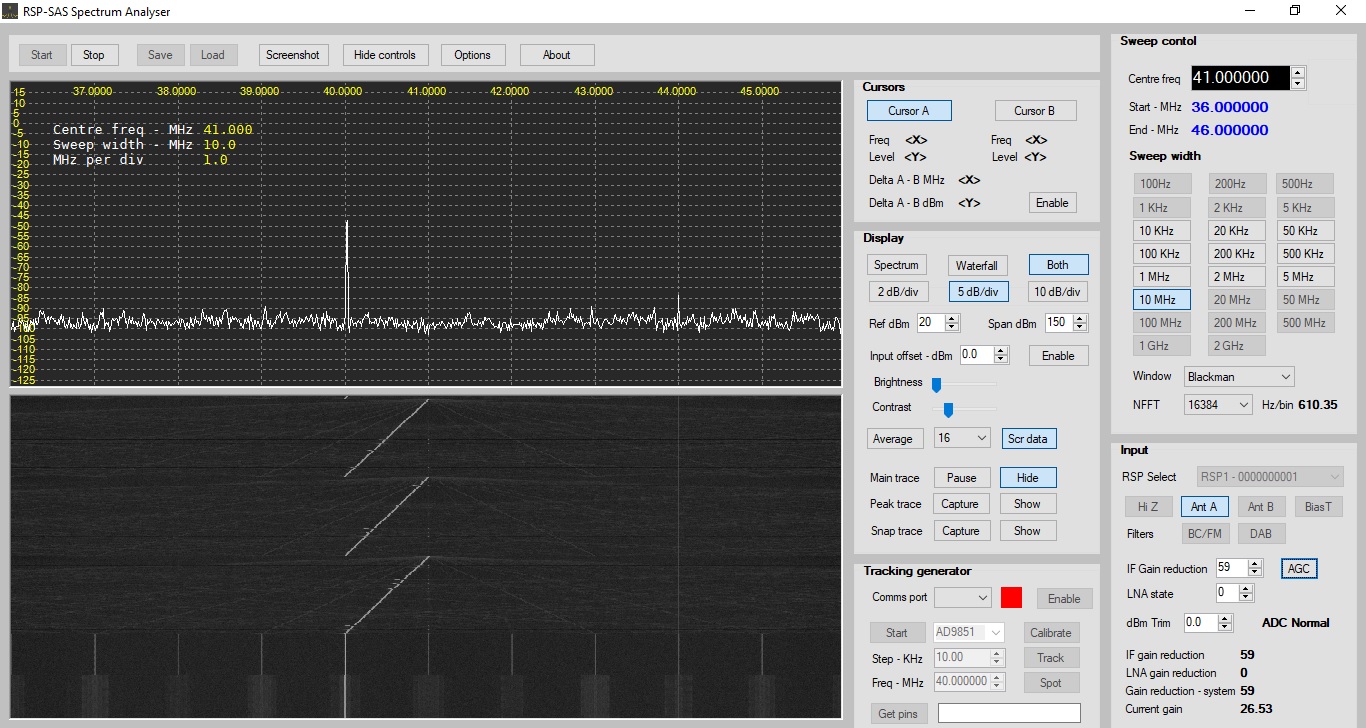

Pa evo, ERASynth+ u tracking modu na SDRPlay RSP1 koji radi kao spektralac.
Sve nakon fimware upgrade.
Komande po serijskom portu iz terminala. Može i wireless ili aplikacija po USB/RS232 ali su dosta bagovite.


[9a4db]

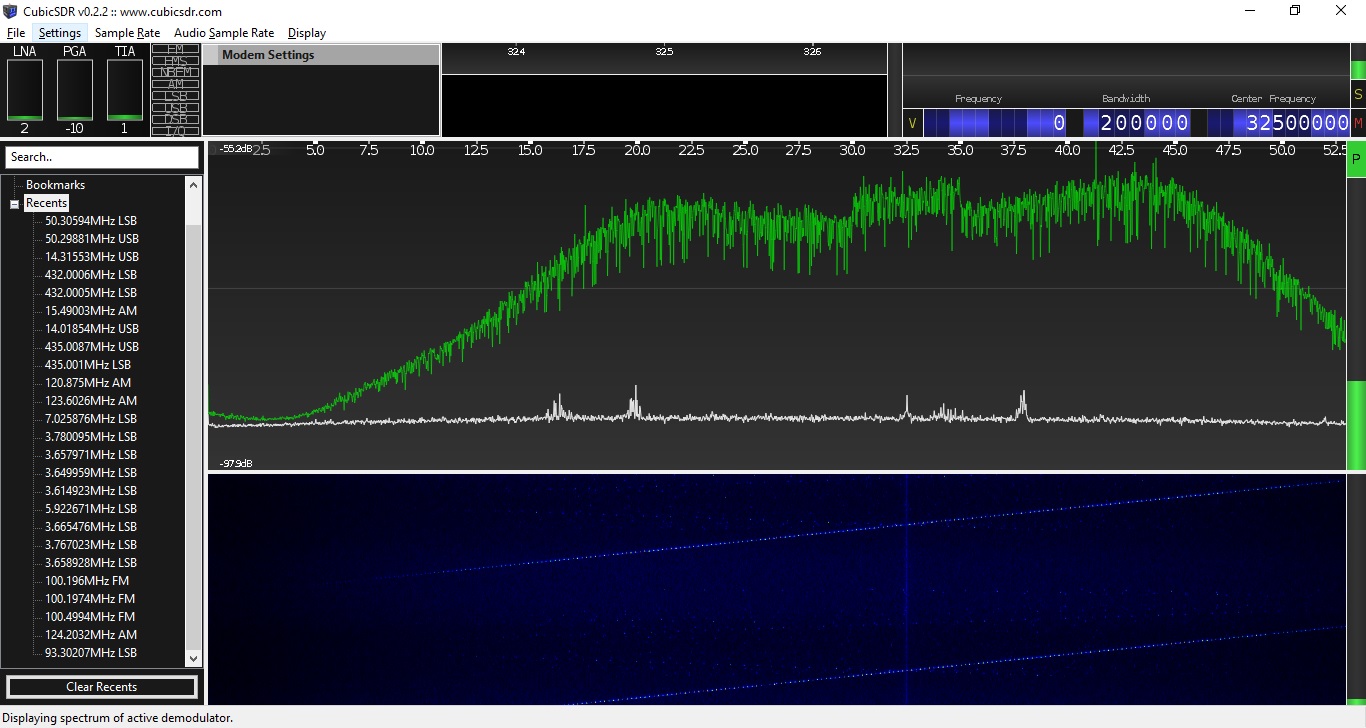

Evo jos jedna zanimljivost... HF odziv ulaznog RX1 porta na Lime SDR LNAL modificiranog
ERASynth -5 dBm
Att -50 dB
Track od 3 MHz do 70 MHz
SW je CubicSDR Win10
Ovo je rezultat ->
